E19 · Egzamin zawodowy · czerwiec 2018

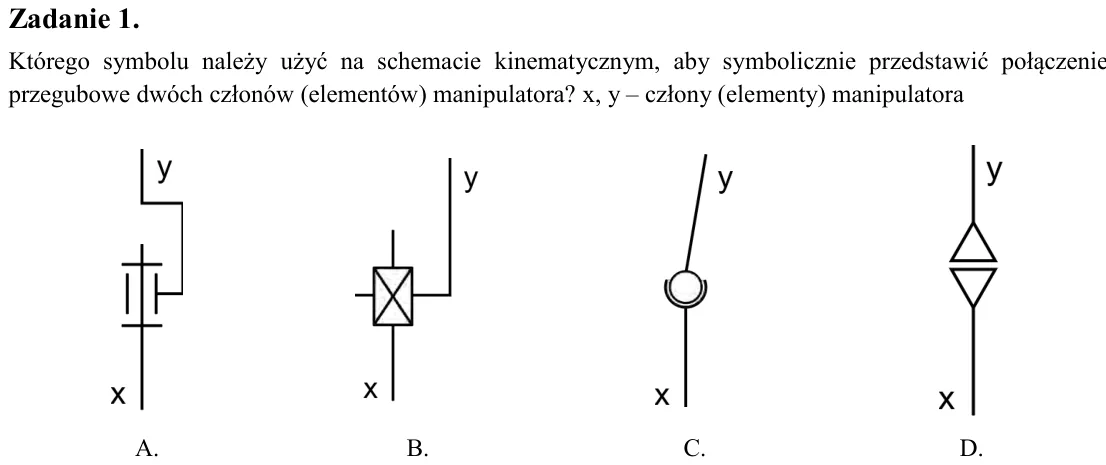

Zadanie 1. Którego symbolu należy użyć na schemacie kinematycznym, aby symbolicznie przedstawić połączenie przegubowe dwóch członów (elementów) manipulatora? x, y - człony (elementy) manipulatora

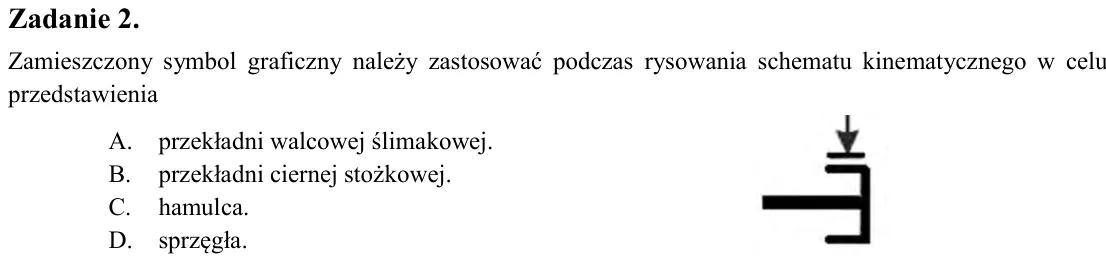

Zadanie 2. Zamieszczony symbol graficzny należy zastosować podczas rysowania schematu kinematycznego w celu przedstawienia A. przekładni walcowej ślimakowej. B. przekładni ciernej stożkowej. C. hamulca. D. sprzęgła.

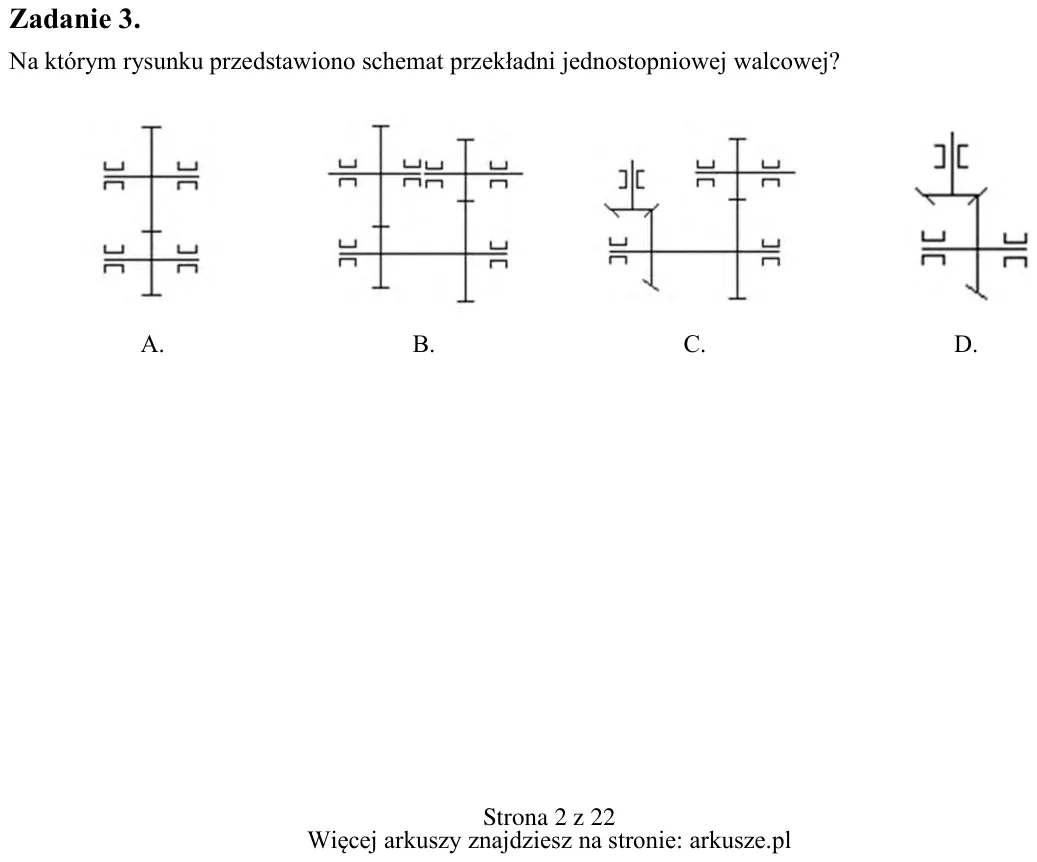

Zadanie 3. Na którym rysunku przedstawiono schemat przekładni jednostopniowej walcowej? A. B. C. D. A. B. C. D.

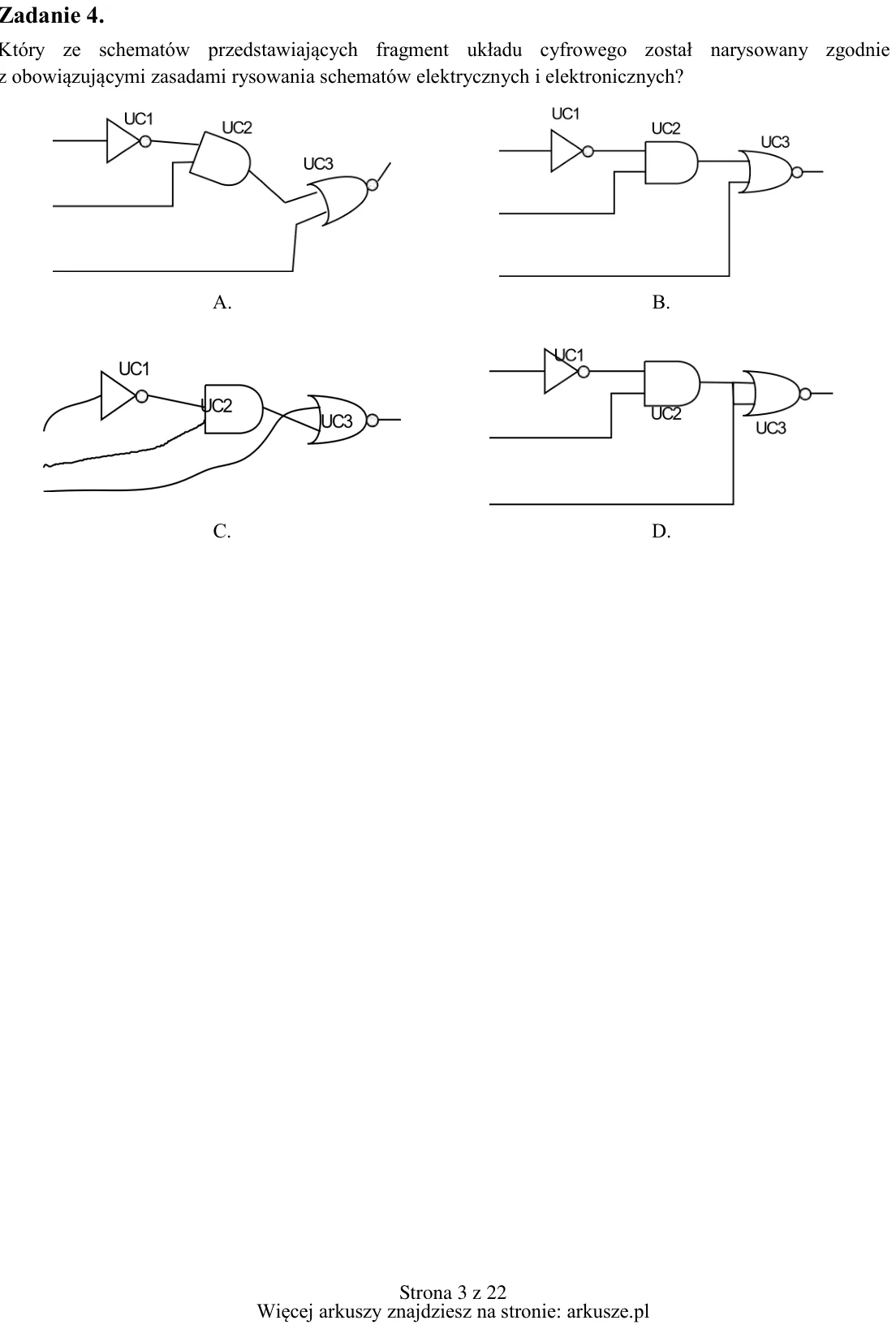

Zadanie 4. Który ze schematów przedstawiających fragment układu cyfrowego został narysowany zgodnie z obowiązującymi zasadami rysowania schematów elektrycznych i elektronicznych? A. B. C. D.

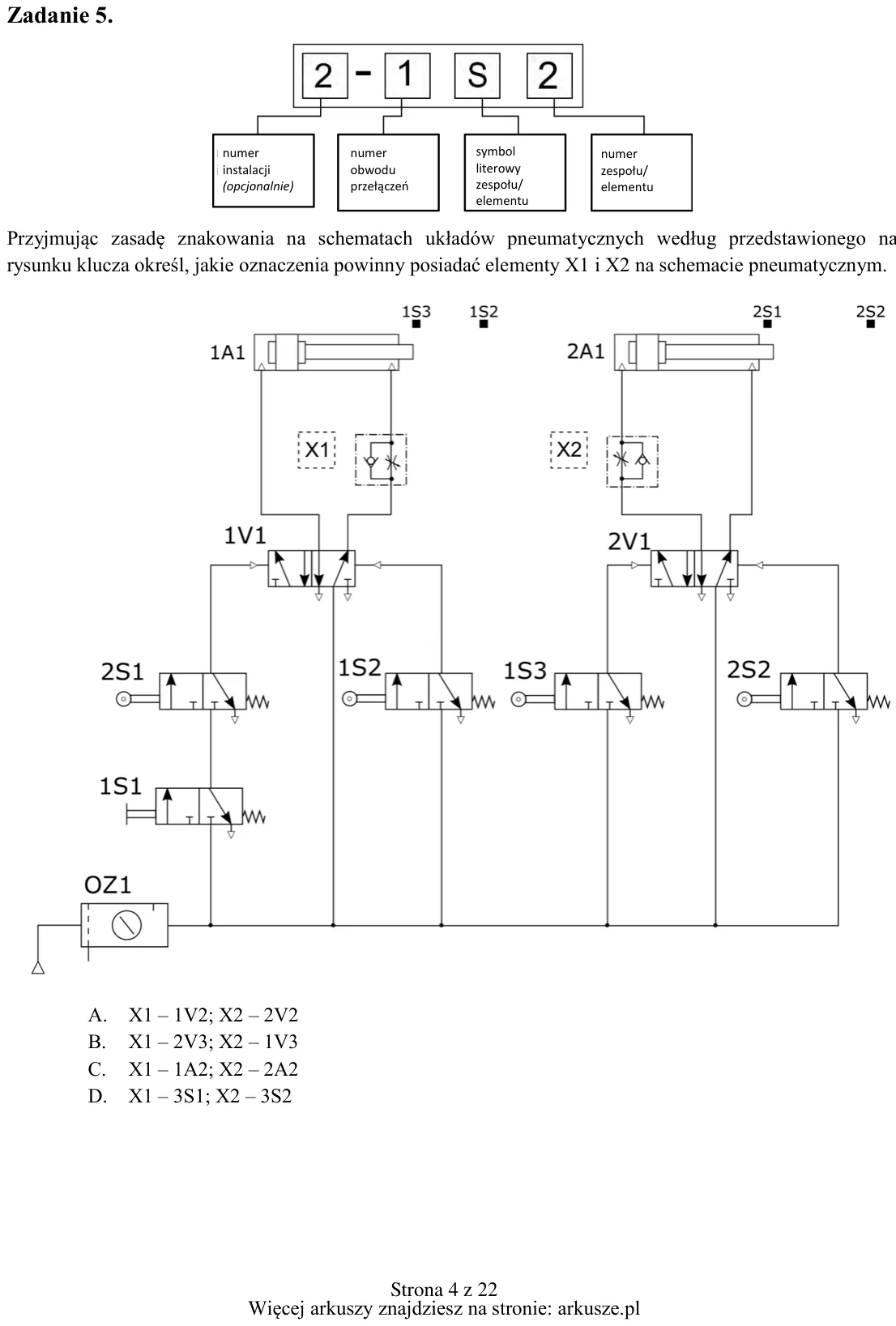

Zadanie 5. Przyjmując zasadę znakowania na schematach układów pneumatycznych według przedstawionego na rysunku klucza określ, jakie oznaczenia powinny posiadać elementy X1 i X2 na schemacie pneumatycznym. A. X1 - 1V2; X2

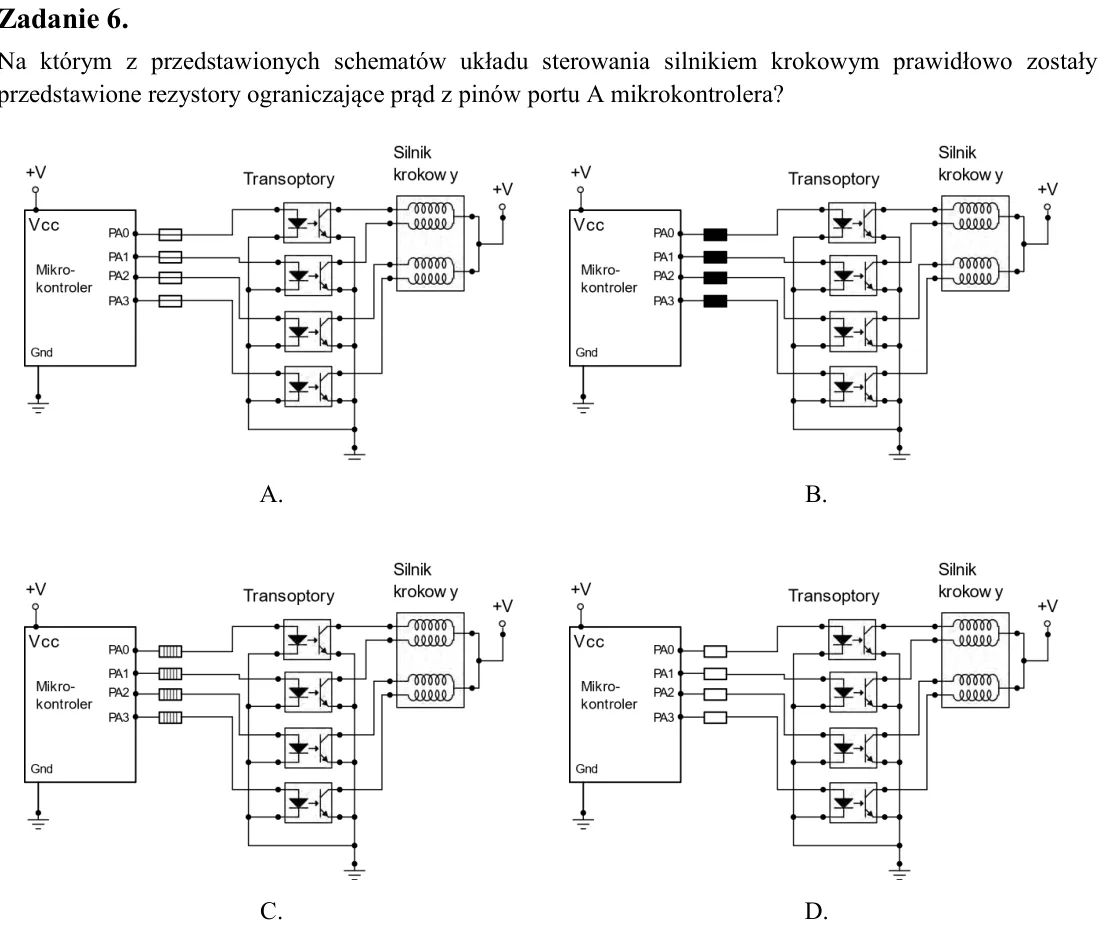

Zadanie 6. Na którym z przedstawionych schematów układu sterowania silnikiem krokowym prawidłowo zostały przedstawione rezystory ograniczające prąd z pinów portu A mikrokontrolera?

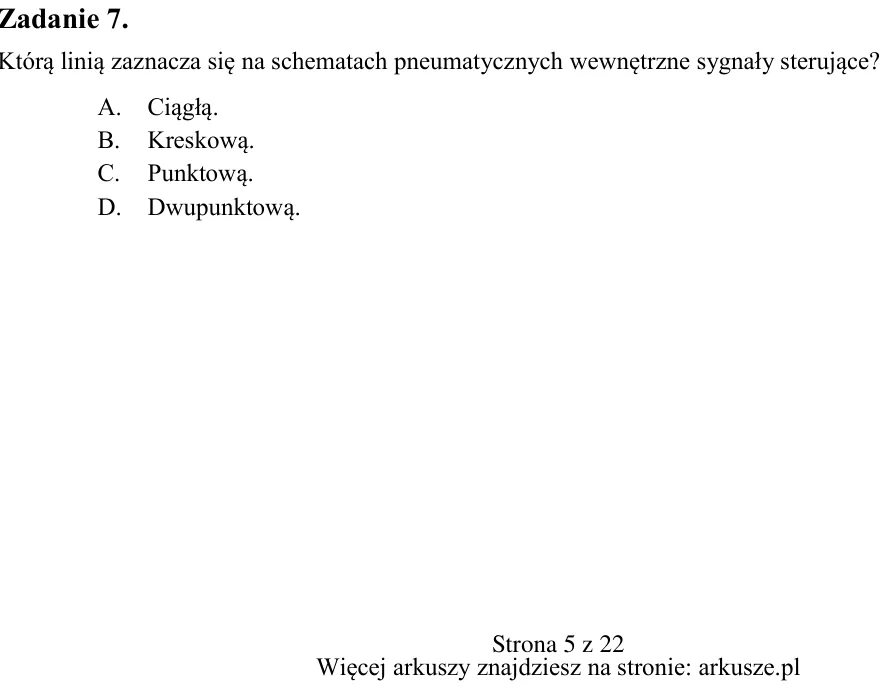

Zadanie 7. Którą linią zaznacza się na schematach pneumatycznych wewnętrzne sygnały sterujące? A. Ciągłą. B. Kreskową. C. Punktową. D. Dwupunktową. A. B. C. D.

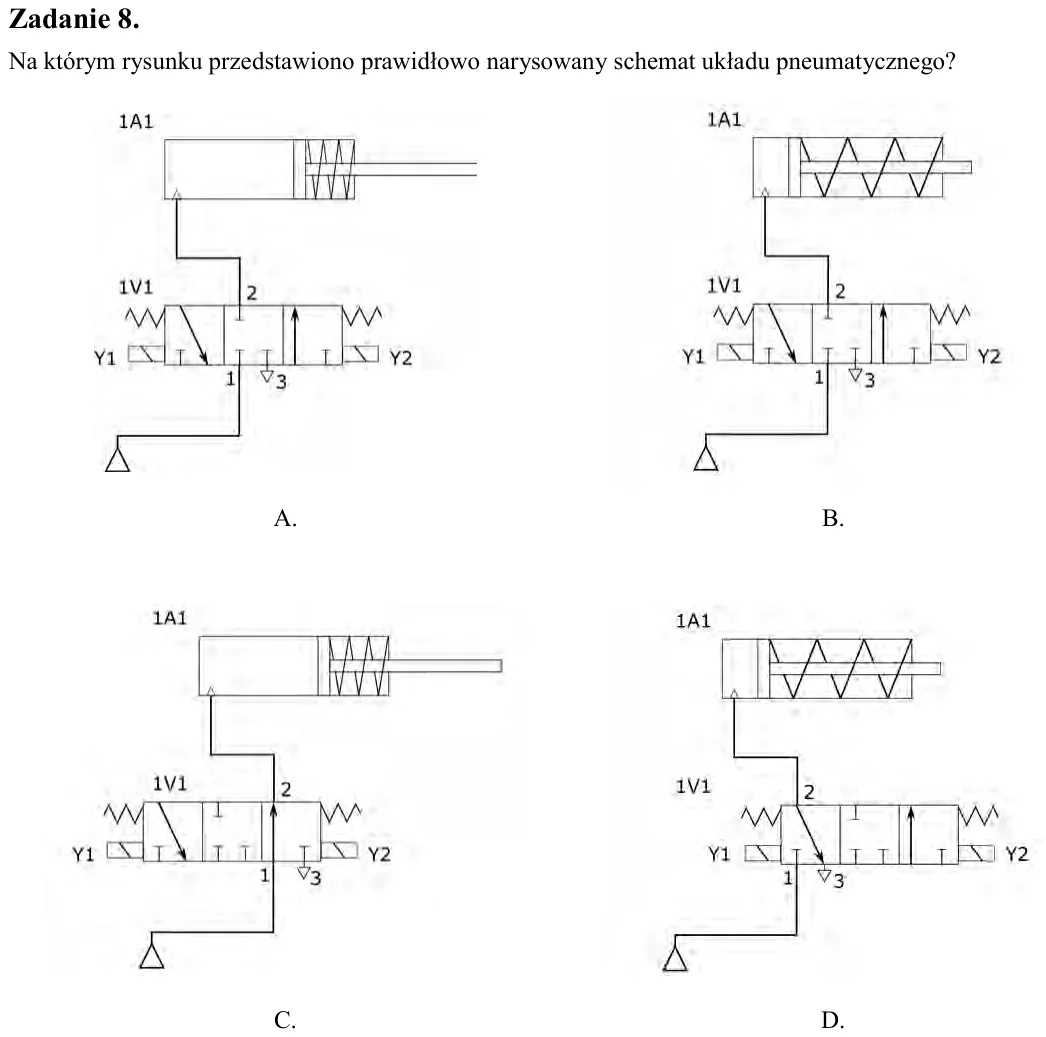

Zadanie 8. Na którym rysunku przedstawiono prawidłowo narysowany schemat układu pneumatycznego?

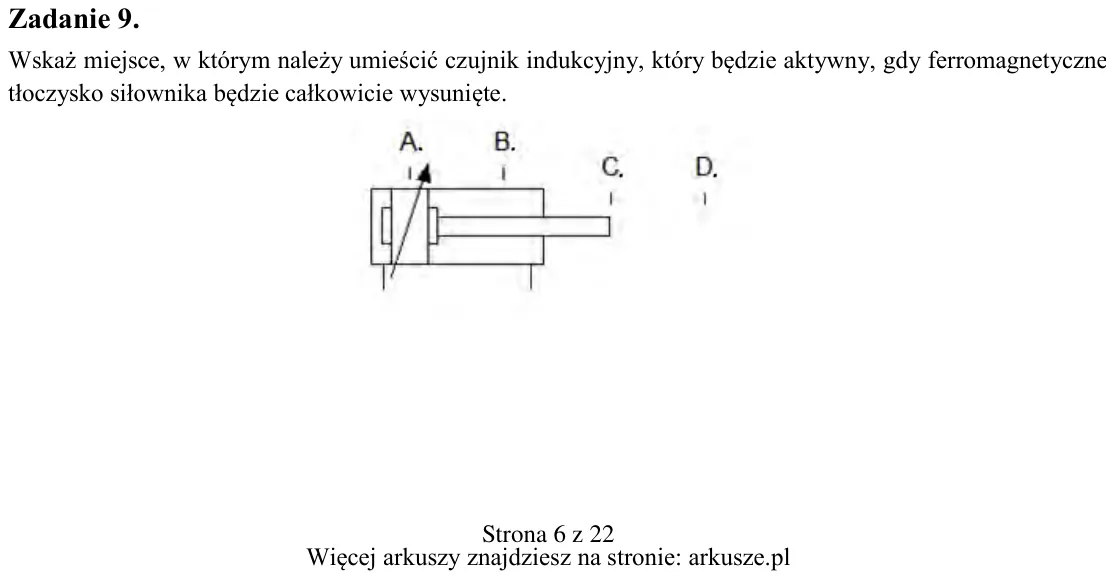

Zadanie 9. Wskaż miejsce, w którym należy umieścić czujnik indukcyjny, który będzie aktywny, gdy ferromagnetyczne tłoczysko siłownika będzie całkowicie wysunięte. A. B. C. D.

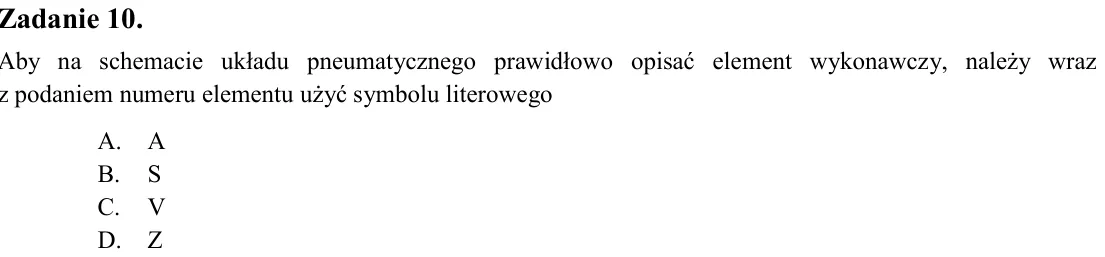

Zadanie 10. Aby na schemacie układu pneumatycznego prawidłowo opisać element wykonawczy, należy wraz z podaniem numeru elementu użyć symbolu literowego A. A B. S C. V D. Z

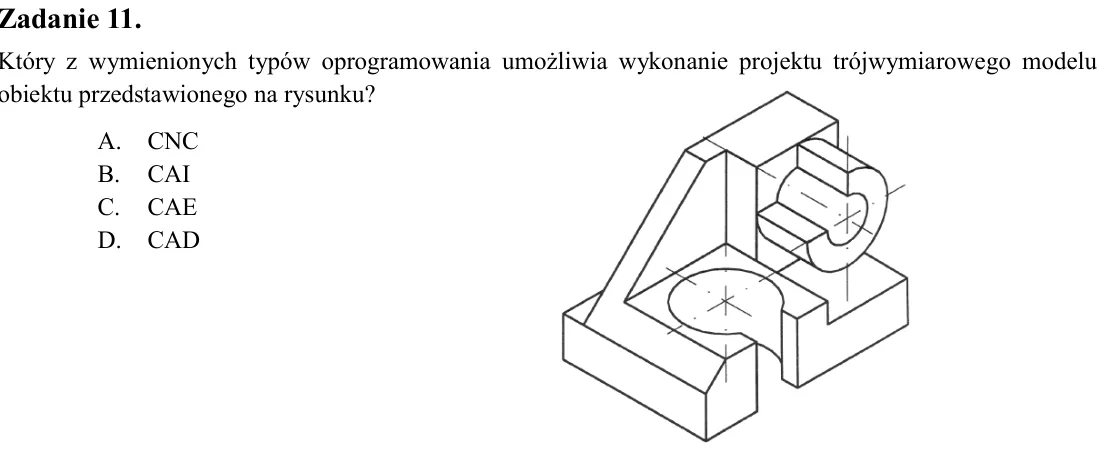

Zadanie 11. Który z wymienionych typów oprogramowania umożliwia wykonanie projektu trójwymiarowego modelu obiektu przedstawionego na rysunku? A. CNC B. CAI C. CAE D. CAD

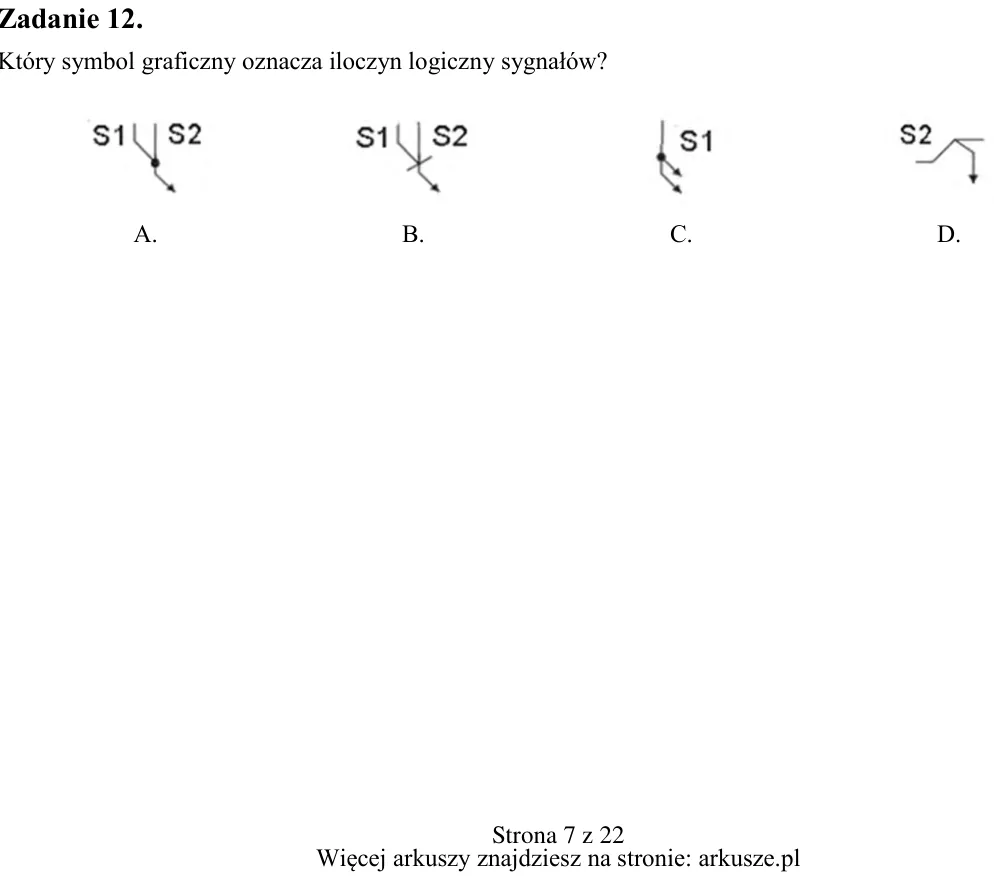

Zadanie 12. Który symbol graficzny oznacza iloczyn logiczny sygnałów? A. B. C. D.

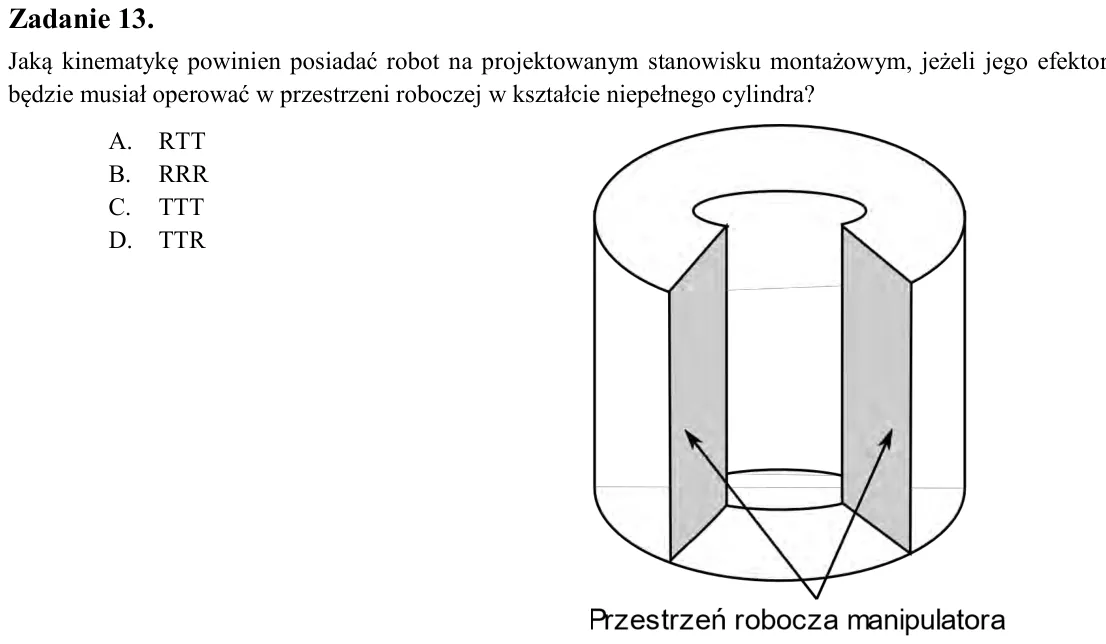

Zadanie 13. Jaką kinematykę powinien posiadać robot na projektowanym stanowisku montażowym, jeżeli jego efektor będzie musiał operować w przestrzeni roboczej w kształcie niepełnego cylindra? A. RTT B. RRR C. TTT D. TTR

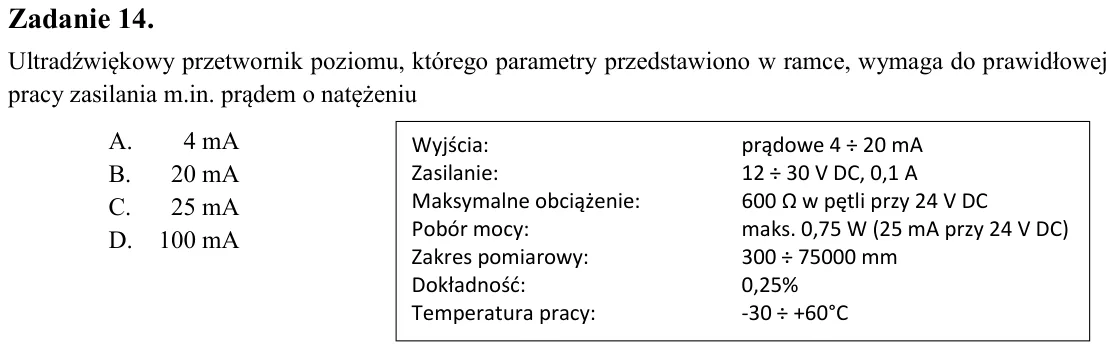

Zadanie 14. Ultradźwiękowy przetwornik poziomu, którego parametry przedstawiono w ramce, wymaga do prawidłowej pracy zasilania m.in. prądem o natężeniu A. 4 mA B. 20 mA C. 25 mA D. 100 mA

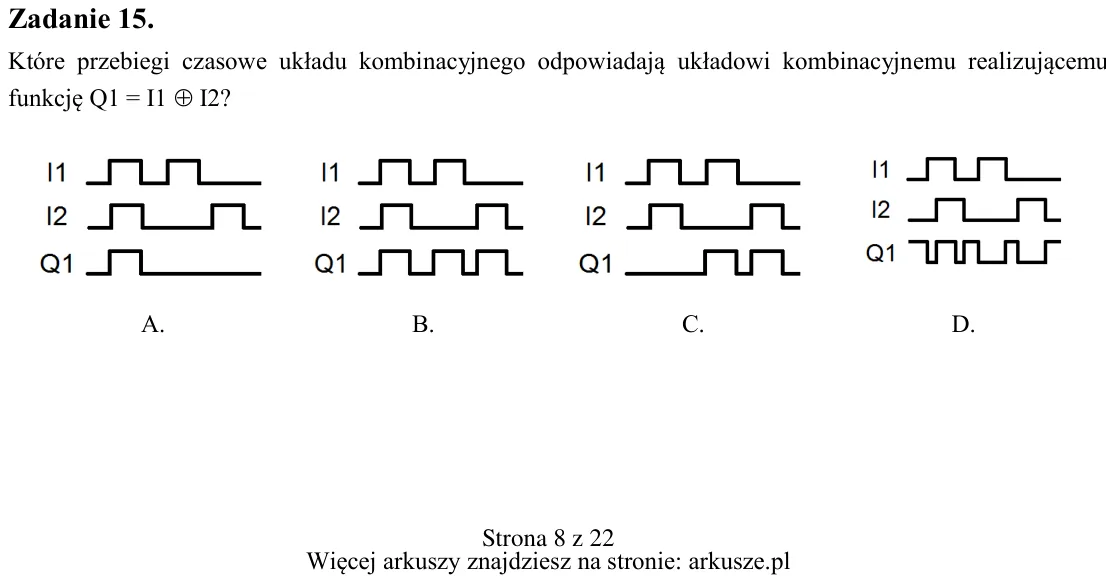

Zadanie 15. Które przebiegi czasowe układu kombinacyjnego odpowiadają układowi kombinacyjnemu realizującemu funkcję Q1 = I1  I2? A. B. C. D. Wyjścia: prądowe 4 ÷ 20 mA Zasilanie: 12 ÷ 30 V DC, 0,1 A Maksymalne obciążeni

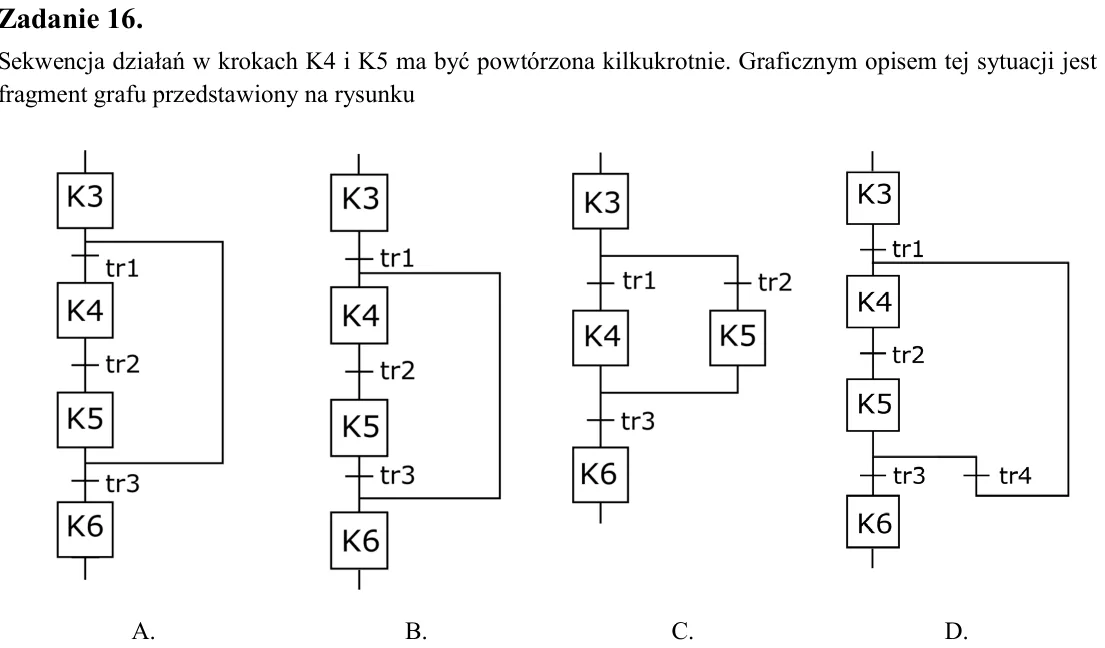

Zadanie 16. Sekwencja działań w krokach K4 i K5 ma być powtórzona kilkukrotnie. Graficznym opisem tej sytuacji jest fragment grafu przedstawiony na rysunku

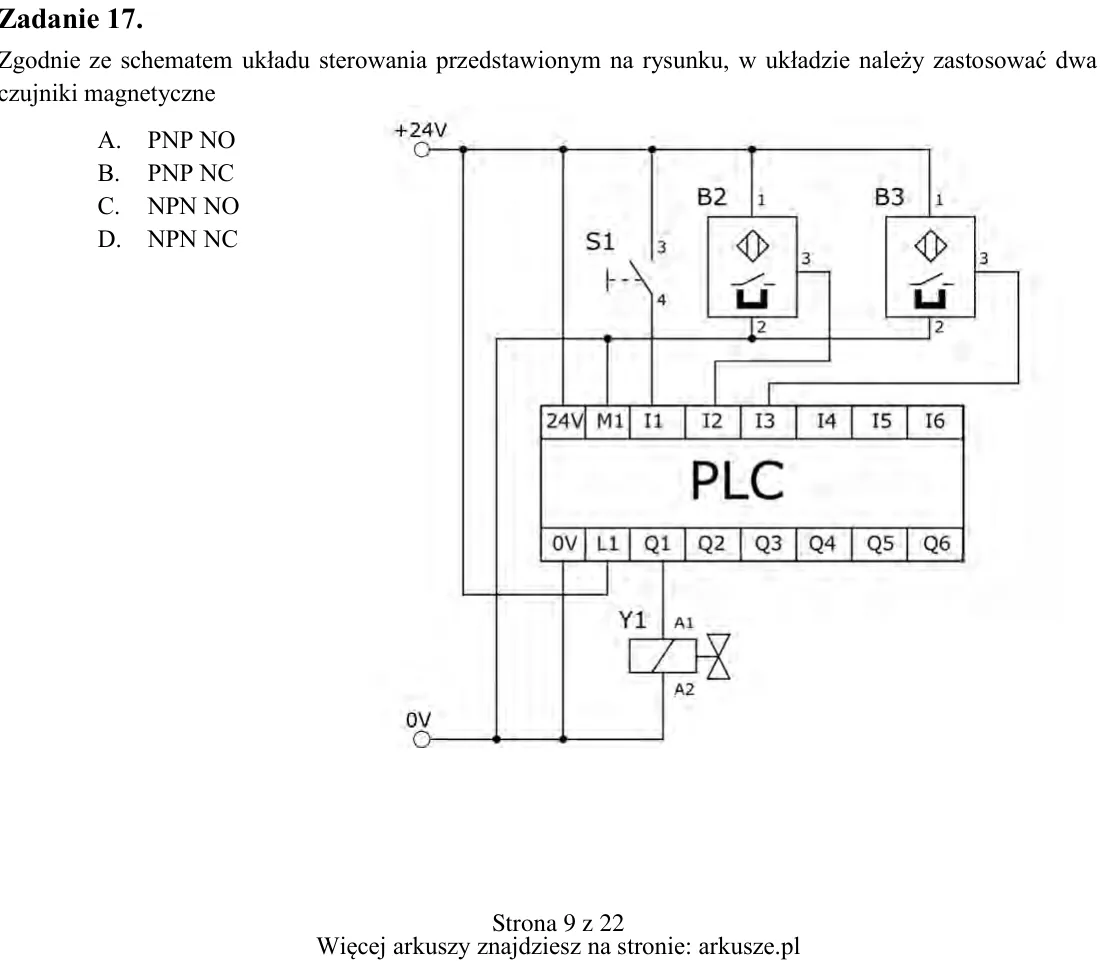

Zadanie 17. Zgodnie ze schematem układu sterowania przedstawionym na rysunku, w układzie należy zastosować dwa czujniki magnetyczne A. PNP NO B. PNP NC C. NPN NO D. NPN NC A. B. C. D.

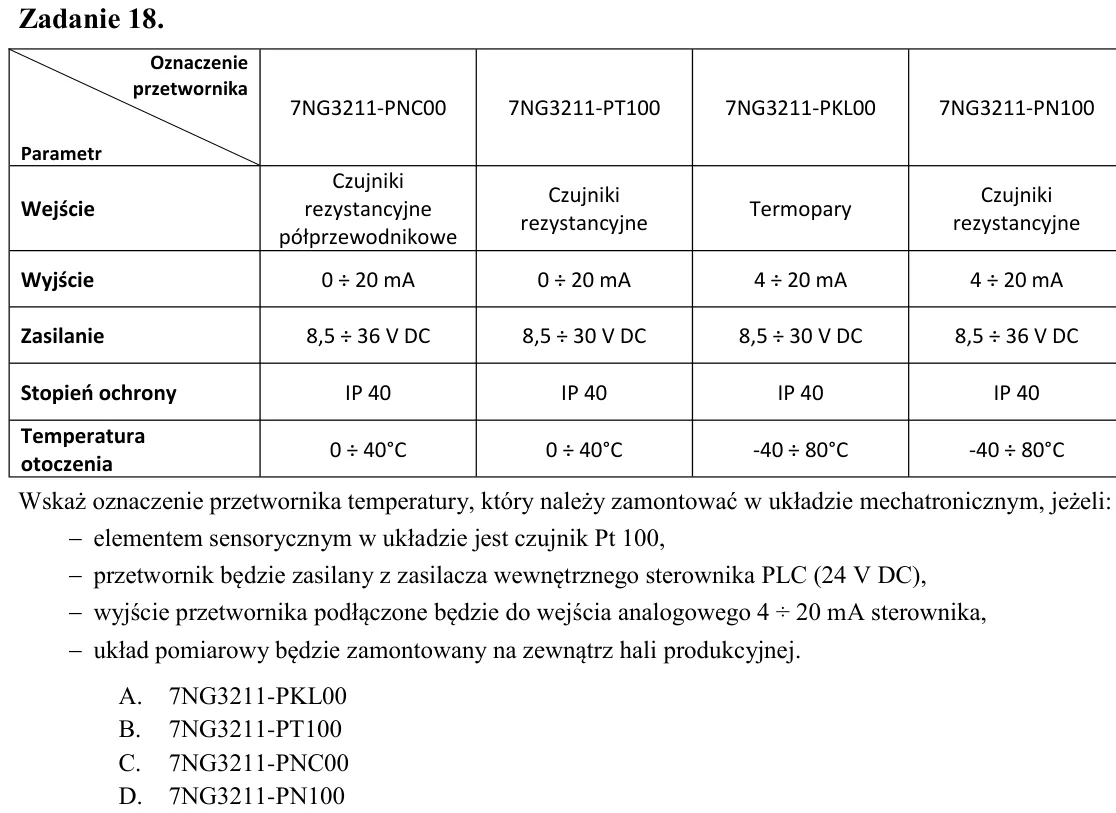

Zadanie 18. Wskaż oznaczenie przetwornika temperatury, który należy zamontować w układzie mechatronicznym, jeżeli:  elementem sensorycznym w układzie jest czujnik Pt 100,  przetwornik będzie zasilany z zasilacza wewnęt

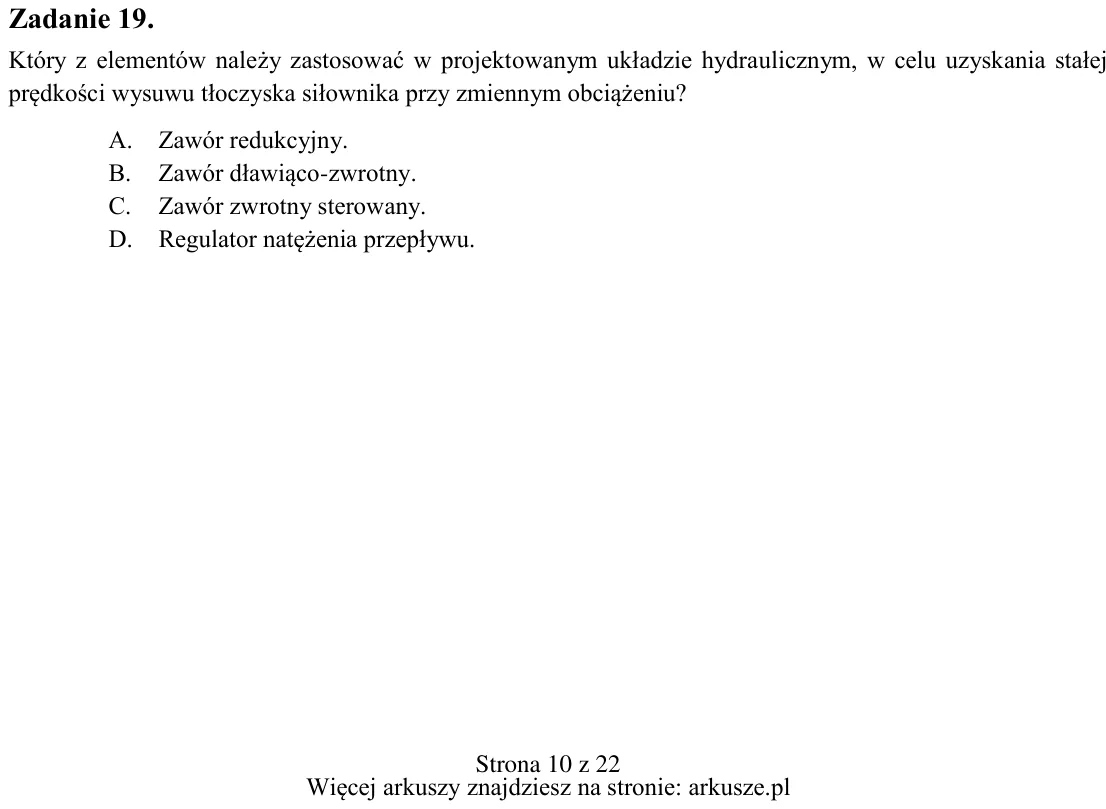

Zadanie 19. Który z elementów należy zastosować w projektowanym układzie hydraulicznym, w celu uzyskania stałej prędkości wysuwu tłoczyska siłownika przy zmiennym obciążeniu? A. Zawór redukcyjny. B. Zawór dławiąco-zwrotn

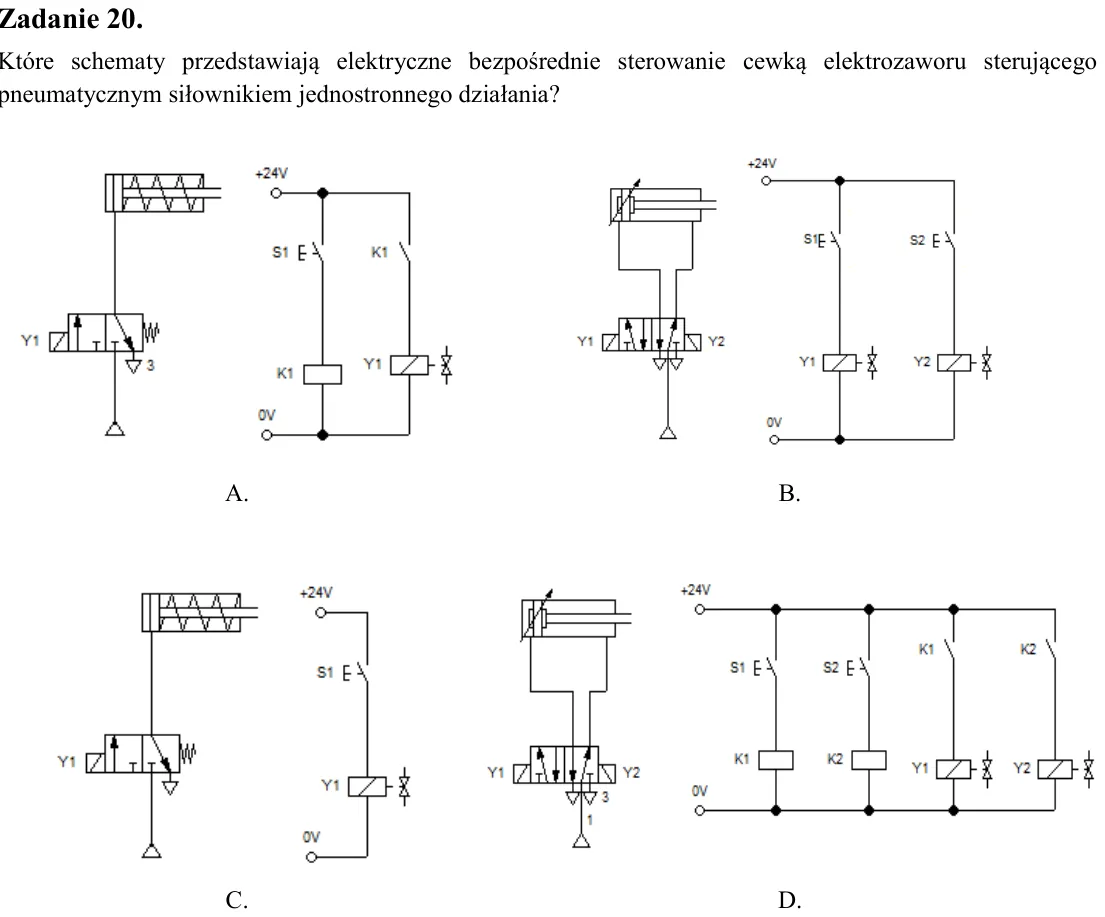

Zadanie 20. Które schematy przedstawiają elektryczne bezpośrednie sterowanie cewką elektrozaworu sterującego pneumatycznym siłownikiem jednostronnego działania?

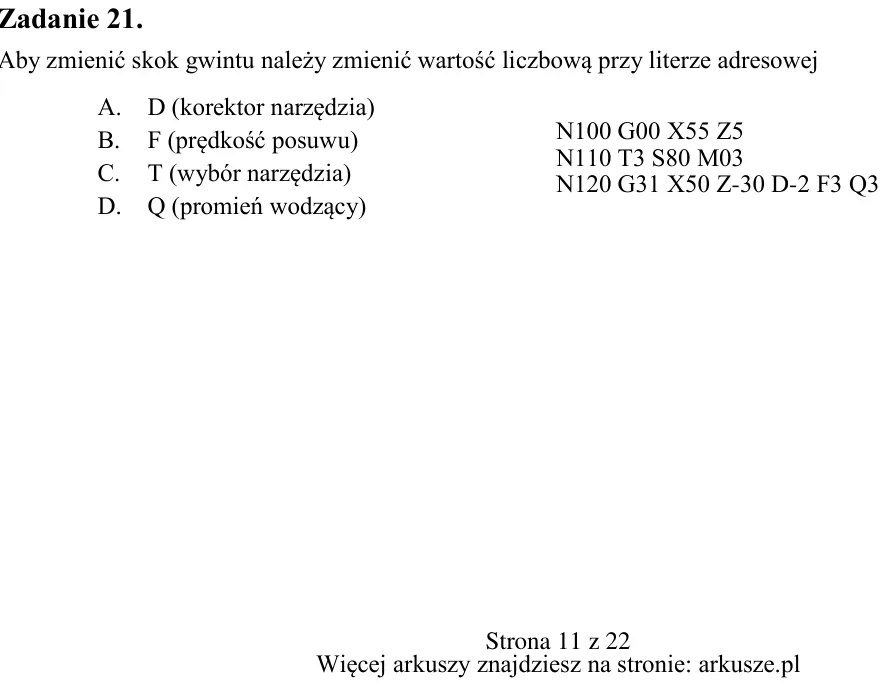

Zadanie 21. Aby zmienić skok gwintu należy zmienić wartość liczbową przy literze adresowej A. D (korektor narzędzia) B. F (prędkość posuwu) C. T (wybór narzędzia) D. Q (promień wodzący) A. B. C. D. N100 G00 X55 Z5 N110 T

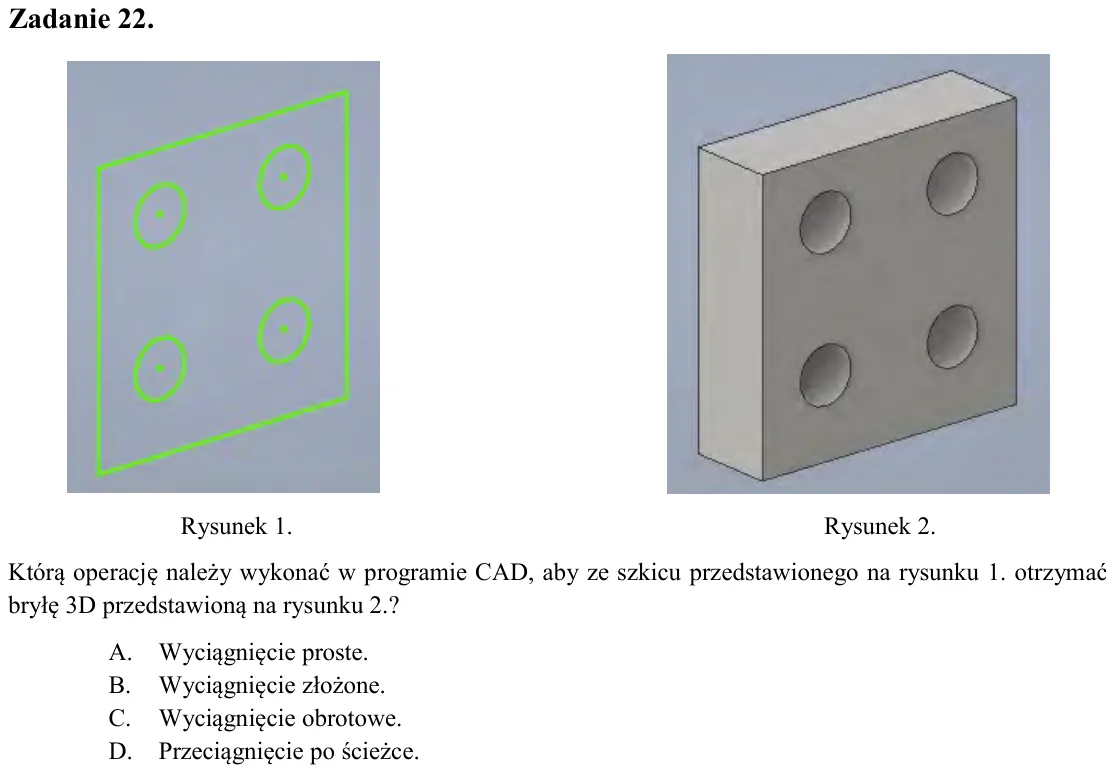

Zadanie 22. Rysunek 1. Rysunek 2. Którą operację należy wykonać w programie CAD, aby ze szkicu przedstawionego na rysunku 1. otrzymać bryłę 3D przedstawioną na rysunku 2.? A. Wyciągnięcie proste. B. Wyciągnięcie złożone.

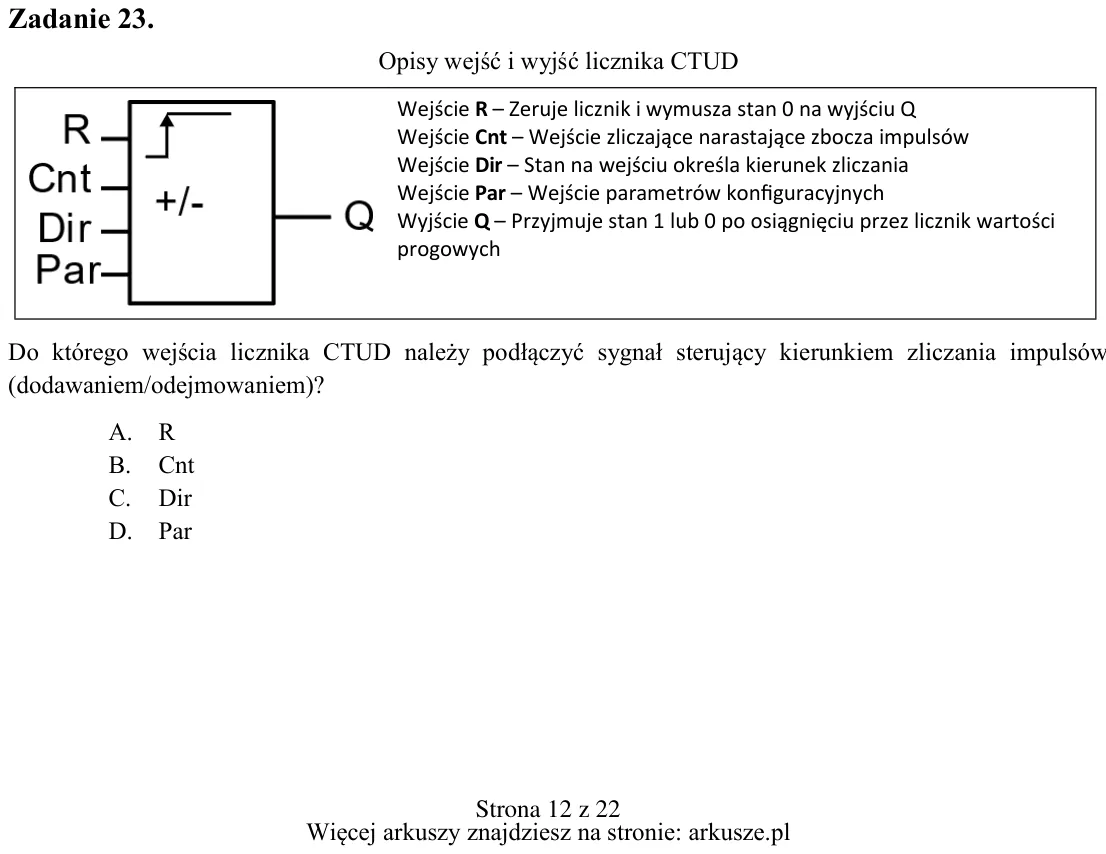

Zadanie 23. Opisy wejść i wyjść licznika CTUD Do którego wejścia licznika CTUD należy podłączyć sygnał sterujący kierunkiem zliczania impulsów (dodawaniem/odejmowaniem)? A. R B. Cnt C. Dir D. Par Wejście R - Zeruje liczn

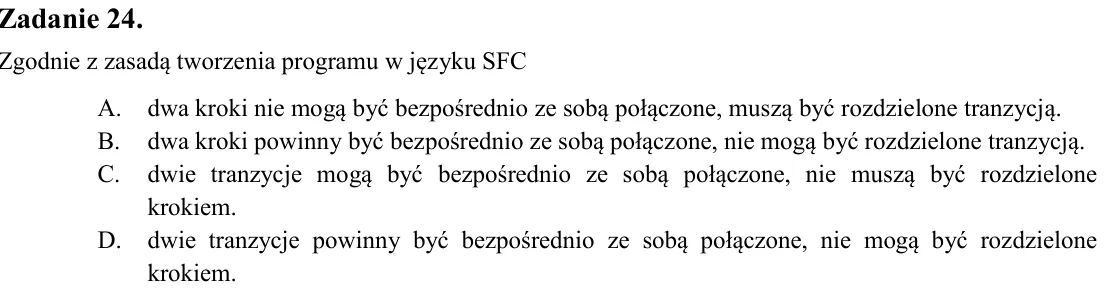

Zadanie 24. Zgodnie z zasadą tworzenia programu w języku SFC A. dwa kroki nie mogą być bezpośrednio ze sobą połączone, muszą być rozdzielone tranzycją. B. dwa kroki powinny być bezpośrednio ze sobą połączone, nie mogą by

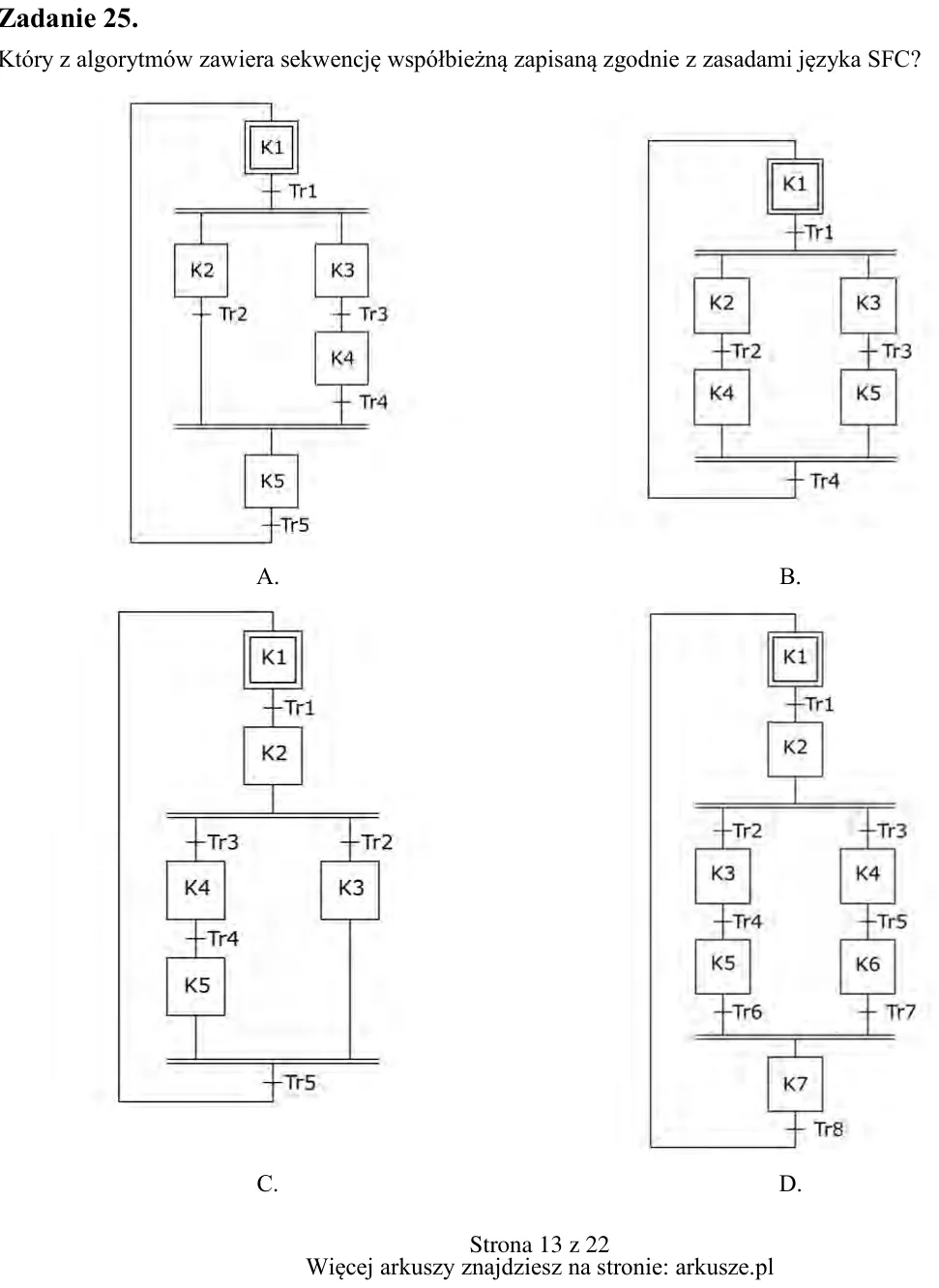

Zadanie 25. Który z algorytmów zawiera sekwencję współbieżną zapisaną zgodnie z zasadami języka SFC? A. B. C. D.

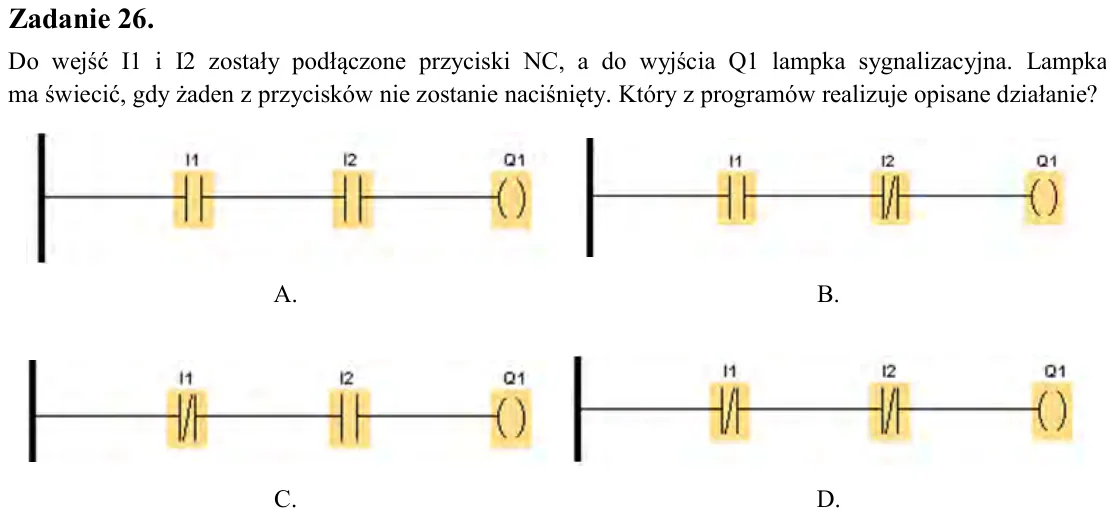

Zadanie 26. Do wejść I1 i I2 zostały podłączone przyciski NC, a do wyjścia Q1 lampka sygnalizacyjna. Lampka ma świecić, gdy żaden z przycisków nie zostanie naciśnięty. Który z programów realizuje opisane działanie?

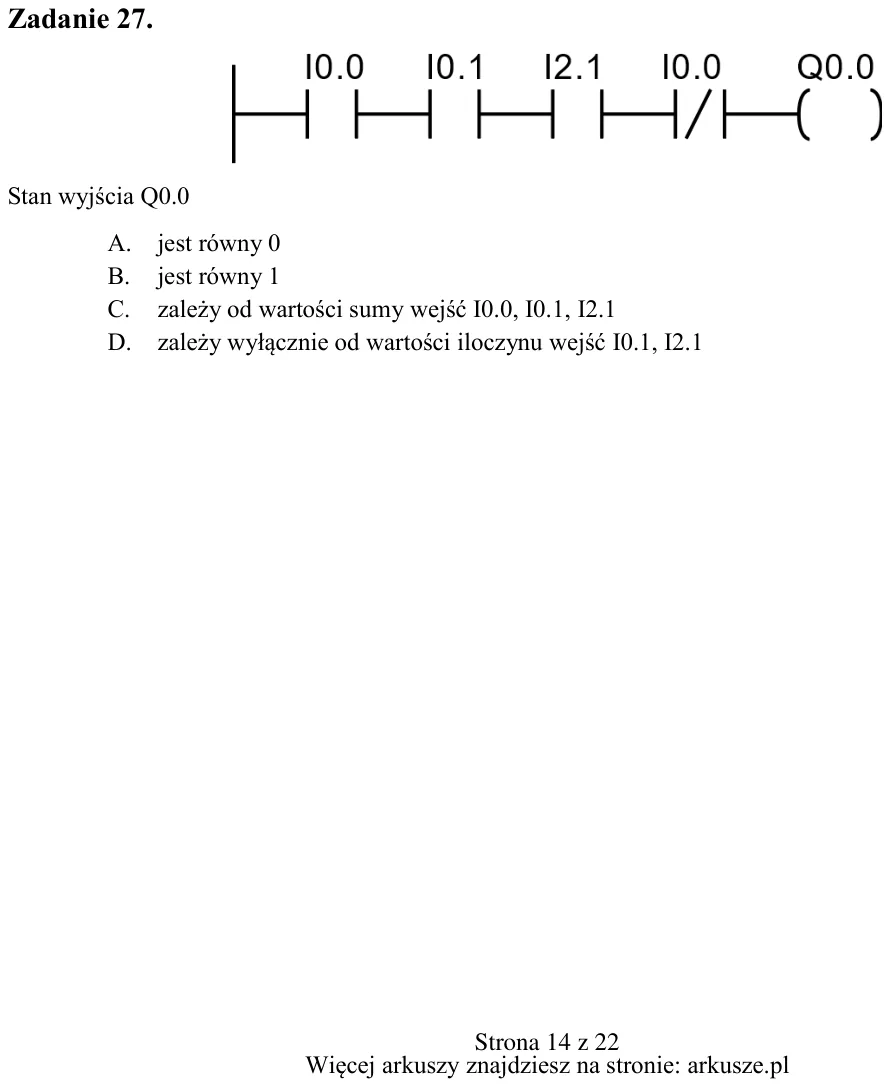

Zadanie 27. Stan wyjścia Q0.0 A. jest równy 0 B. jest równy 1 C. zależy od wartości sumy wejść I0.0, I0.1, I2.1 D. zależy wyłącznie od wartości iloczynu wejść I0.1, I2.1 A. B. C. D.

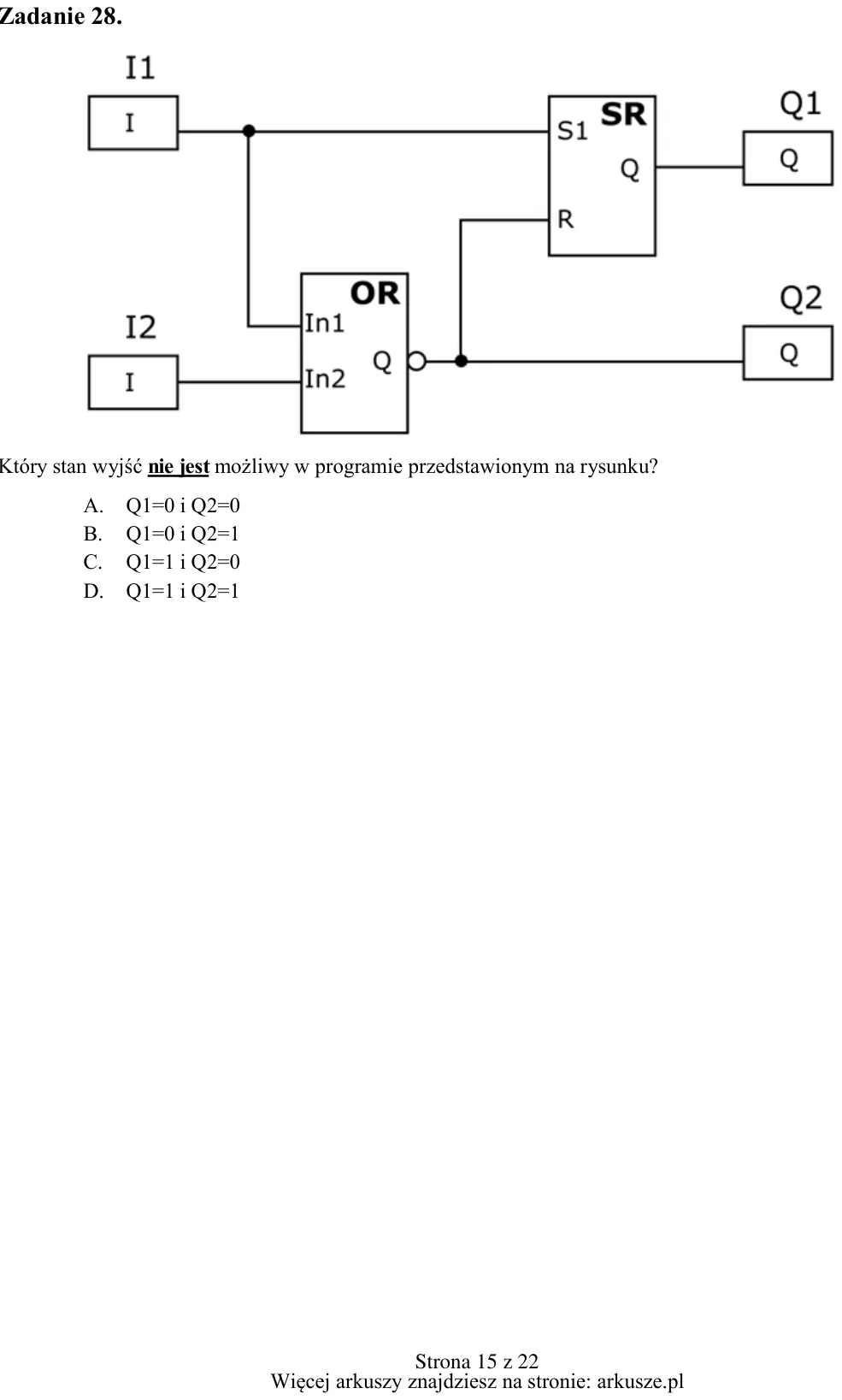

Zadanie 28. Który stan wyjść nie jest możliwy w programie przedstawionym na rysunku? A. Q1=0 i Q2=0 B. Q1=0 i Q2=1 C. Q1=1 i Q2=0 D. Q1=1 i Q2=1

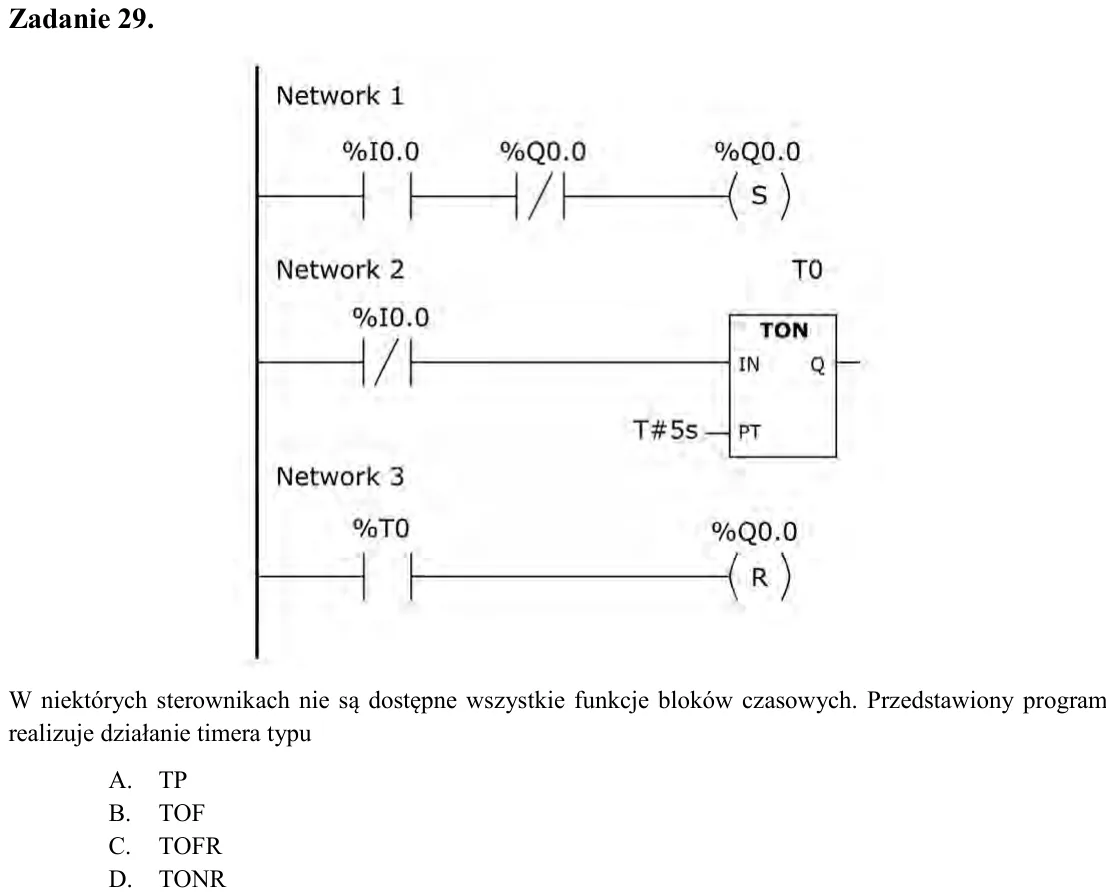

Zadanie 29. W niektórych sterownikach nie są dostępne wszystkie funkcje bloków czasowych. Przedstawiony program realizuje działanie timera typu A. TP B. TOF C. TOFR D. TONR

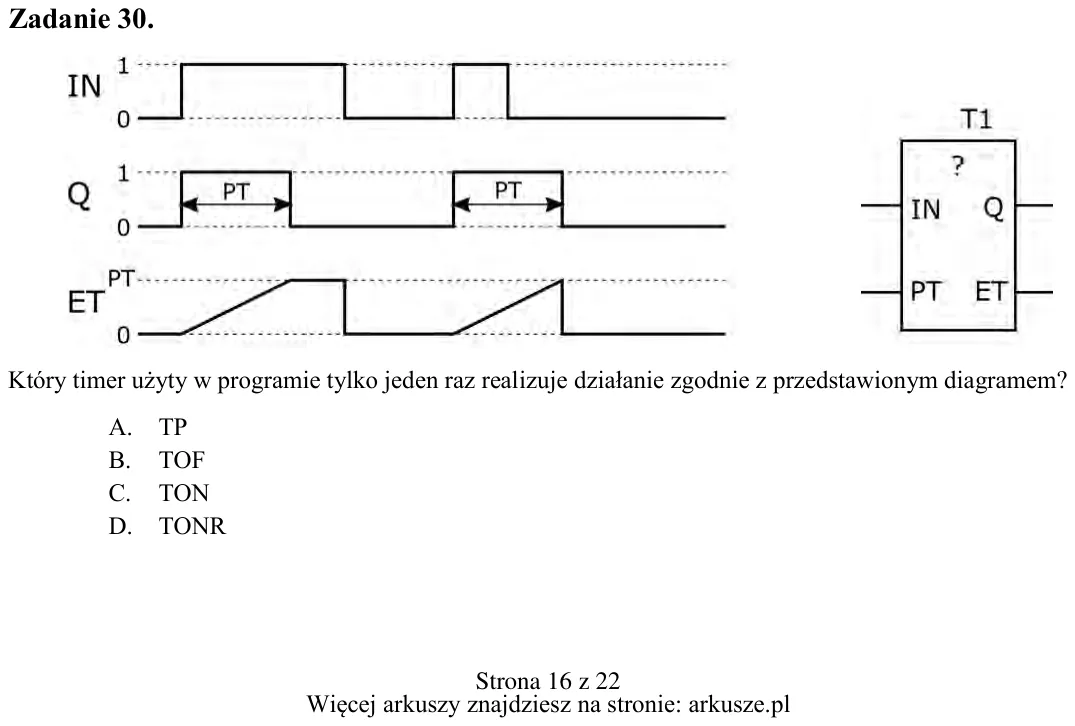

Zadanie 30. Który timer użyty w programie tylko jeden raz realizuje działanie zgodnie z przedstawionym diagramem? A. TP B. TOF C. TON D. TONR

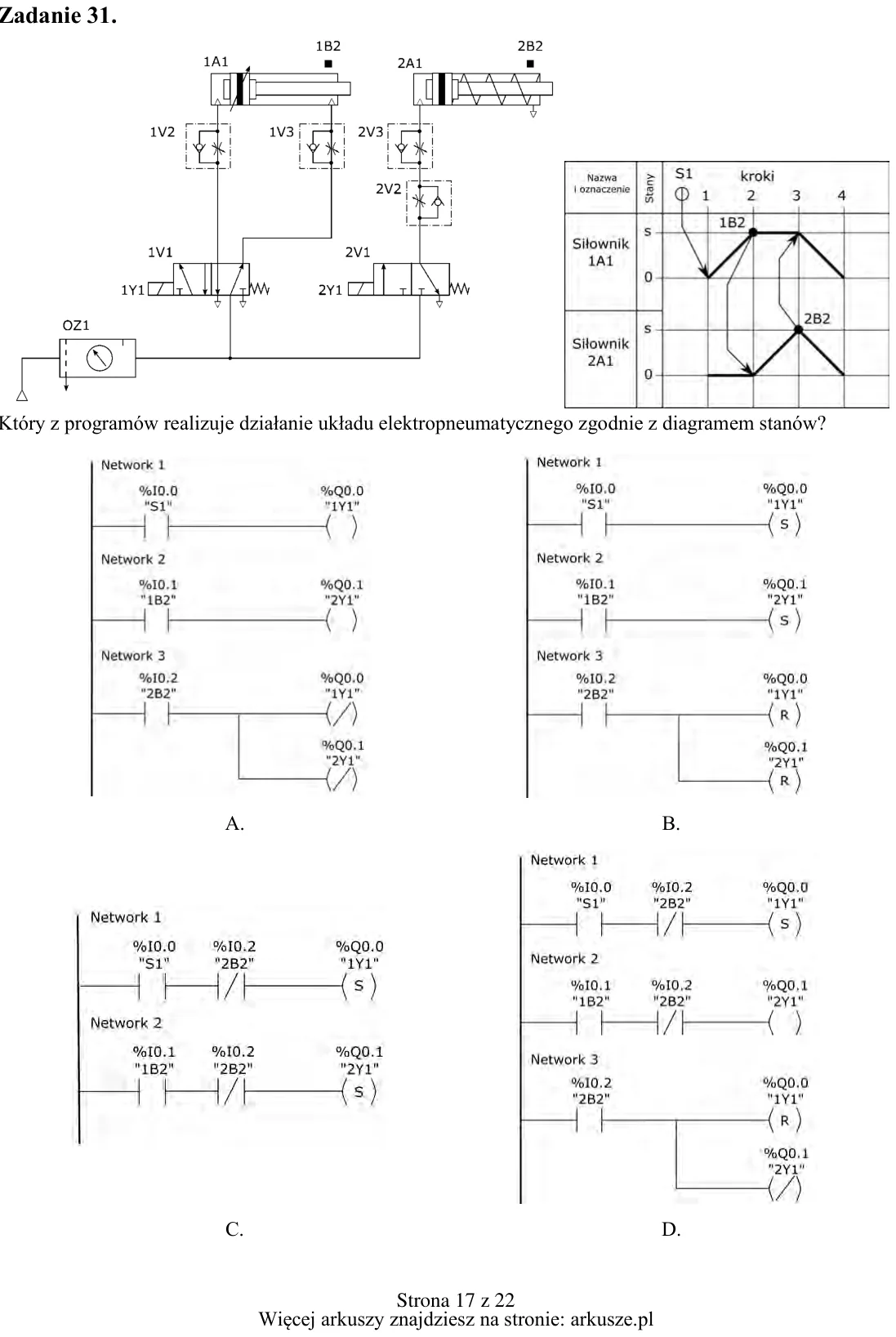

Zadanie 31. Który z programów realizuje działanie układu elektropneumatycznego zgodnie z diagramem stanów? A. B. C. D.

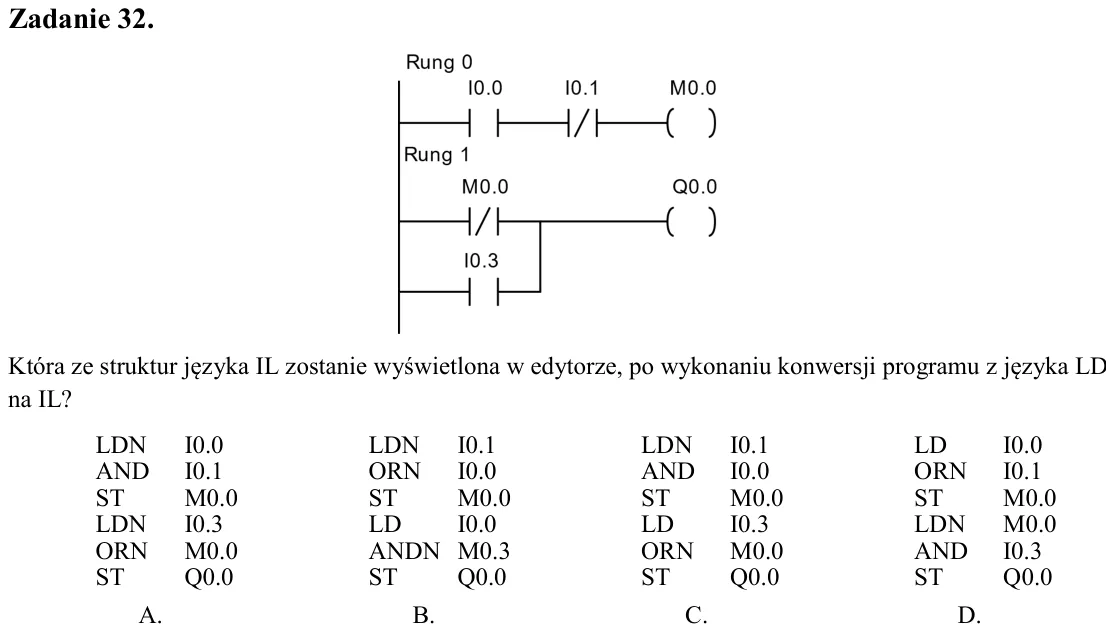

Zadanie 32. Która ze struktur języka IL zostanie wyświetlona w edytorze, po wykonaniu konwersji programu z języka LD na IL?

Zadanie 33. Którym symbolem literowym oznaczane są wyjścia analogowe sterowników PLC? A. I B. Q C. AI D. AQ

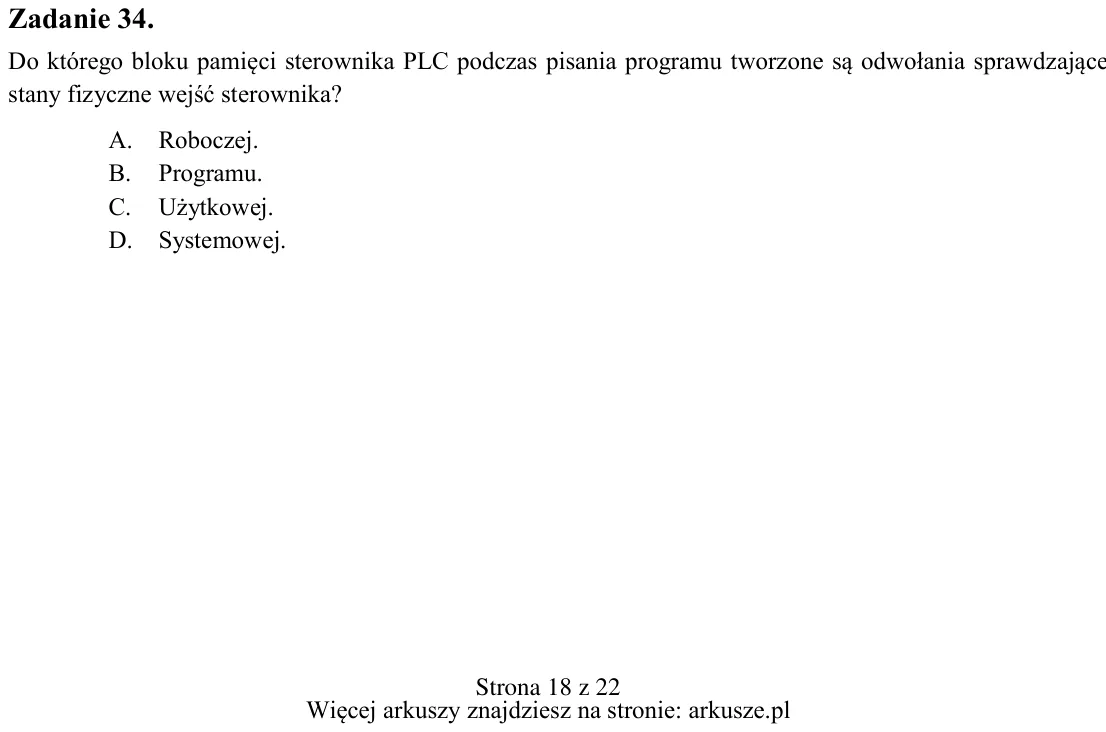

Zadanie 34. Do którego bloku pamięci sterownika PLC podczas pisania programu tworzone są odwołania sprawdzające stany fizyczne wejść sterownika? A. Roboczej. B. Programu. C. Użytkowej. D. Systemowej. LDN I0.0 AND I0.1 ST

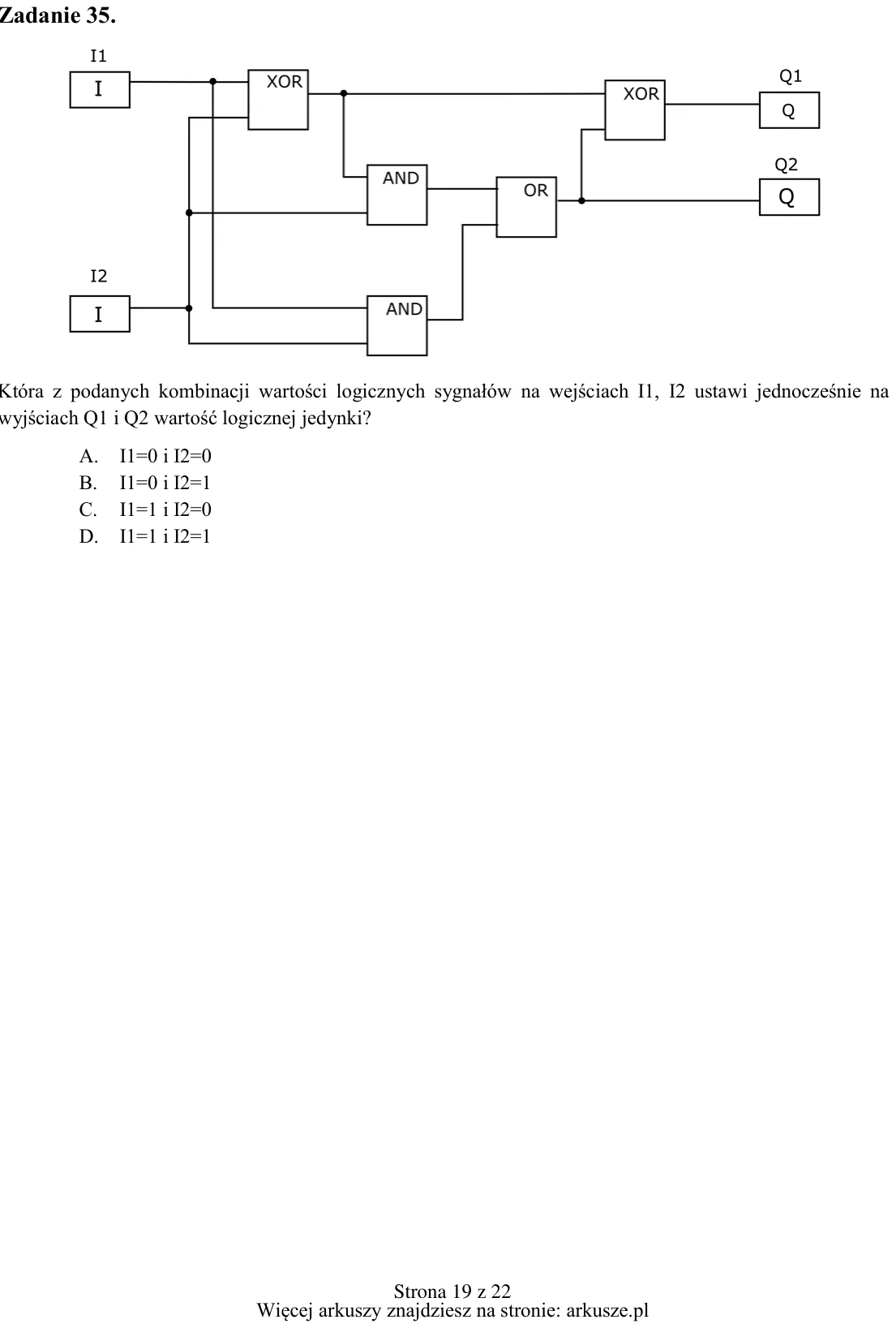

Zadanie 35. Która z podanych kombinacji wartości logicznych sygnałów na wejściach I1, I2 ustawi jednocześnie na wyjściach Q1 i Q2 wartość logicznej jedynki? A. I1=0 i I2=0 B. I1=0 i I2=1 C. I1=1 i I2=0 D. I1=1 i I2=1

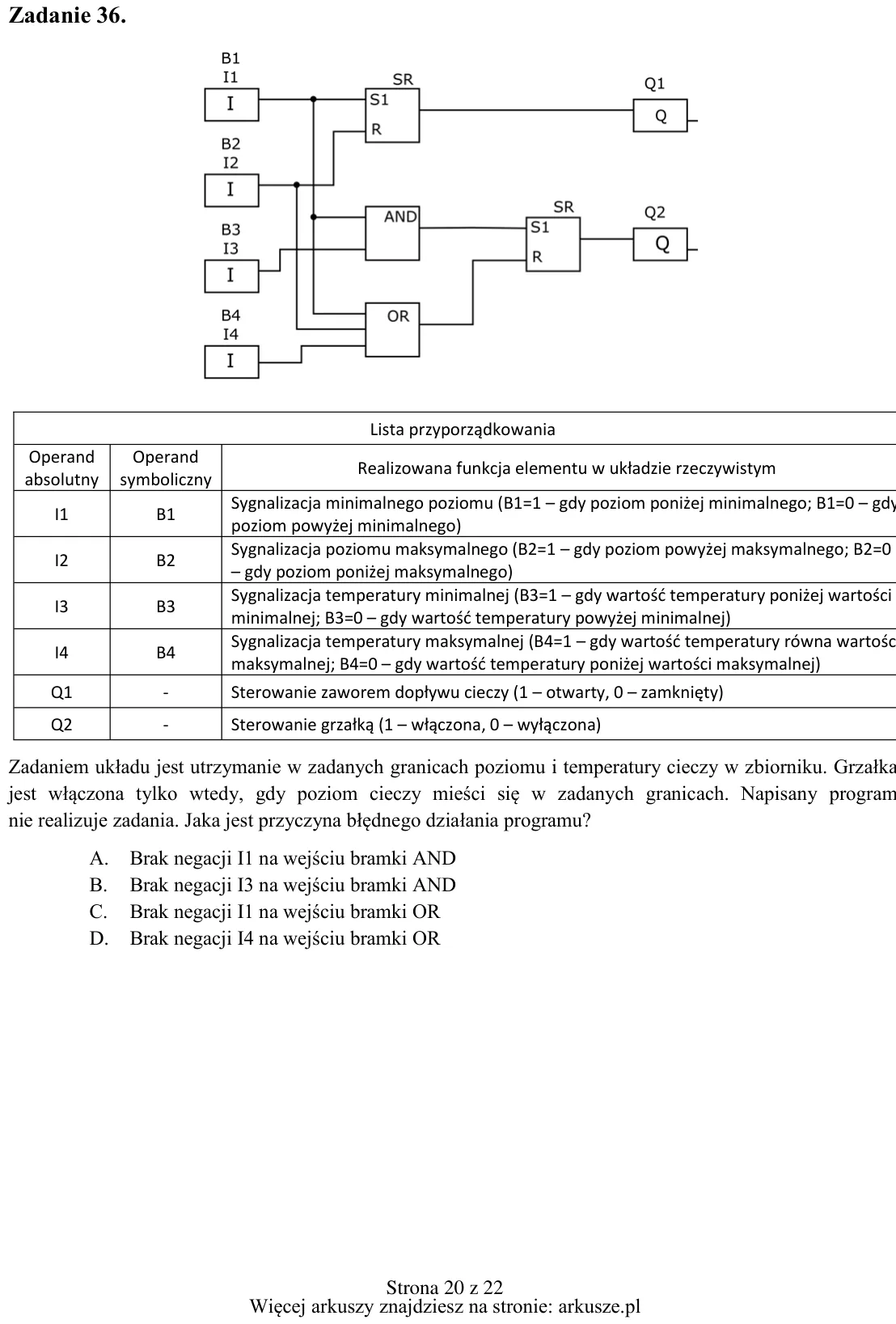

Zadanie 36. Zadaniem układu jest utrzymanie w zadanych granicach poziomu i temperatury cieczy w zbiorniku. Grzałka jest włączona tylko wtedy, gdy poziom cieczy mieści się w zadanych granicach. Napisany program nie realiz

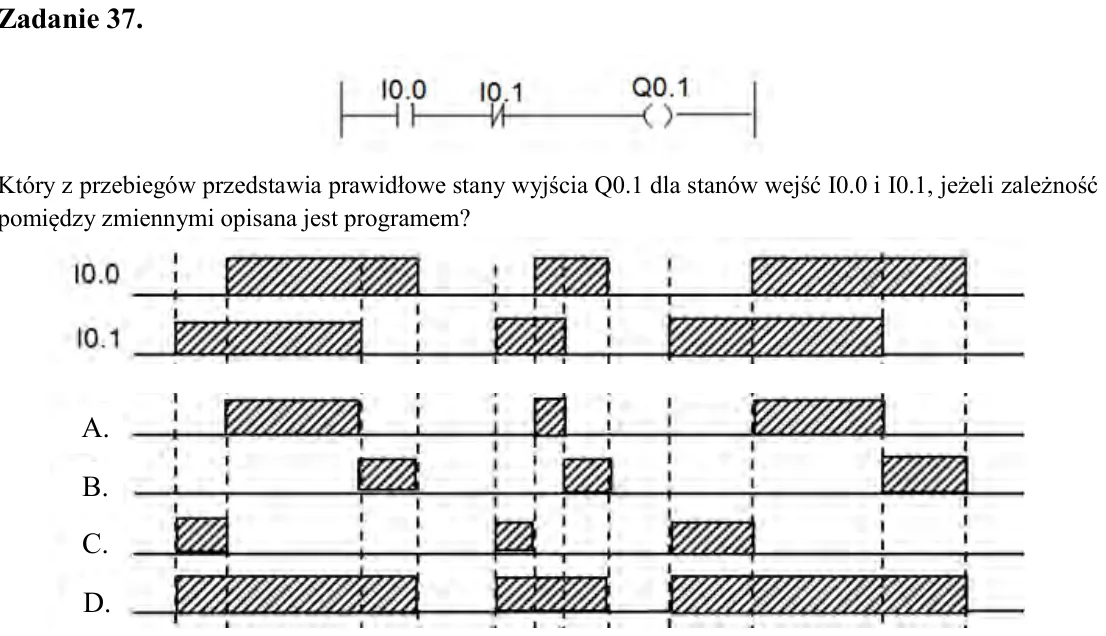

Zadanie 37. Który z przebiegów przedstawia prawidłowe stany wyjścia Q0.1 dla stanów wejść I0.0 i I0.1, jeżeli zależność pomiędzy zmiennymi opisana jest programem?

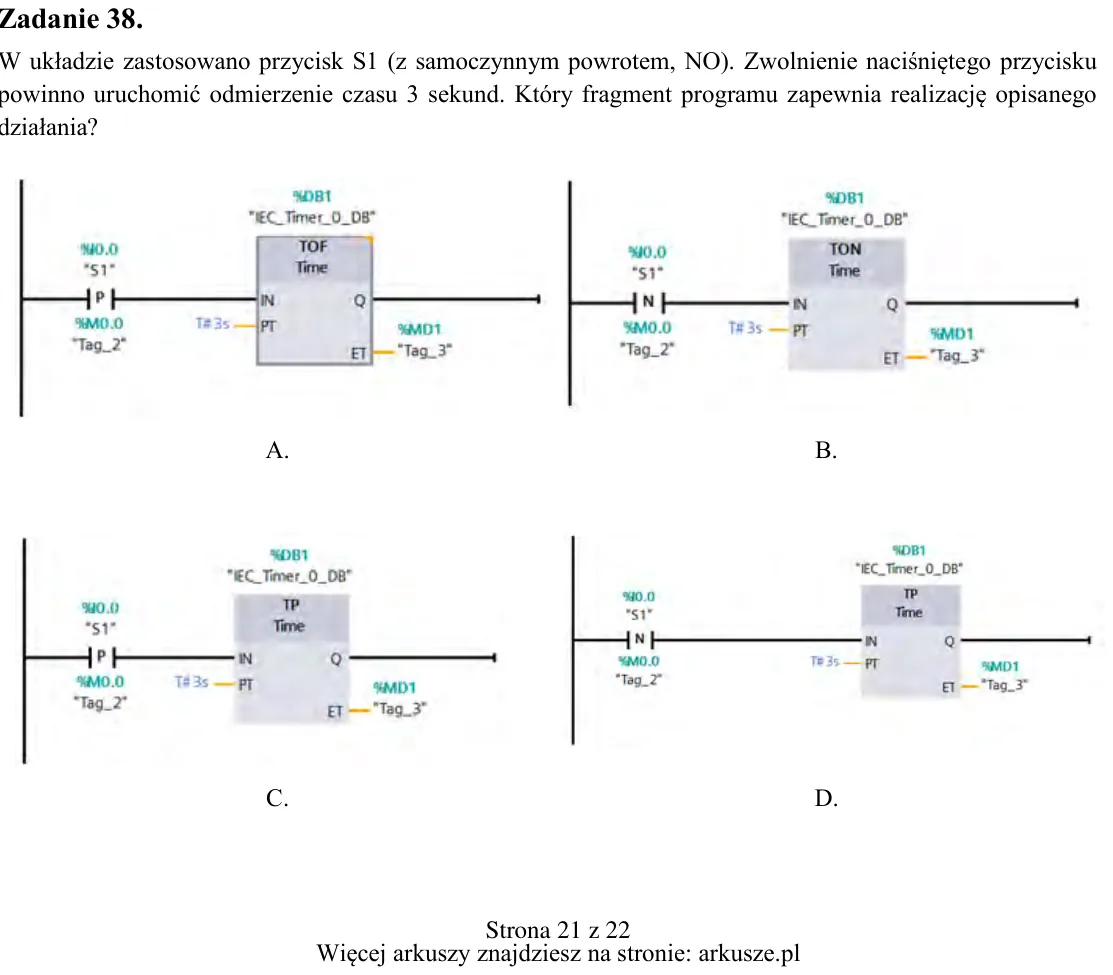

Zadanie 38. W układzie zastosowano przycisk S1 (z samoczynnym powrotem, NO). Zwolnienie naciśniętego przycisku powinno uruchomić odmierzenie czasu 3 sekund. Który fragment programu zapewnia realizację opisanego działania

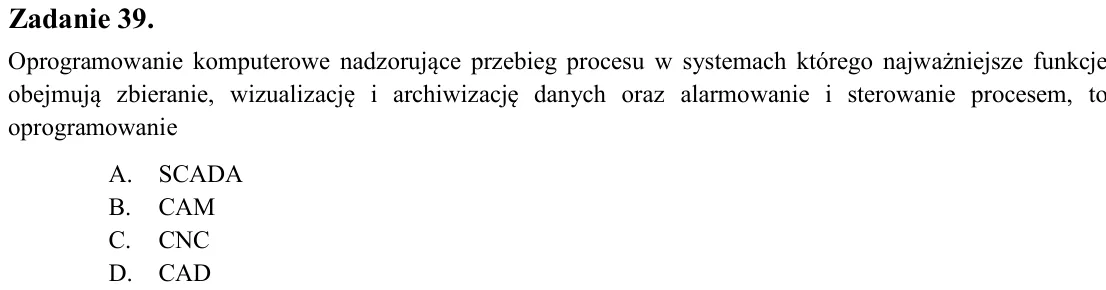

Zadanie 39. Oprogramowanie komputerowe nadzorujące przebieg procesu w systemach którego najważniejsze funkcje obejmują zbieranie, wizualizację i archiwizację danych oraz alarmowanie i sterowanie procesem, to oprogramowan

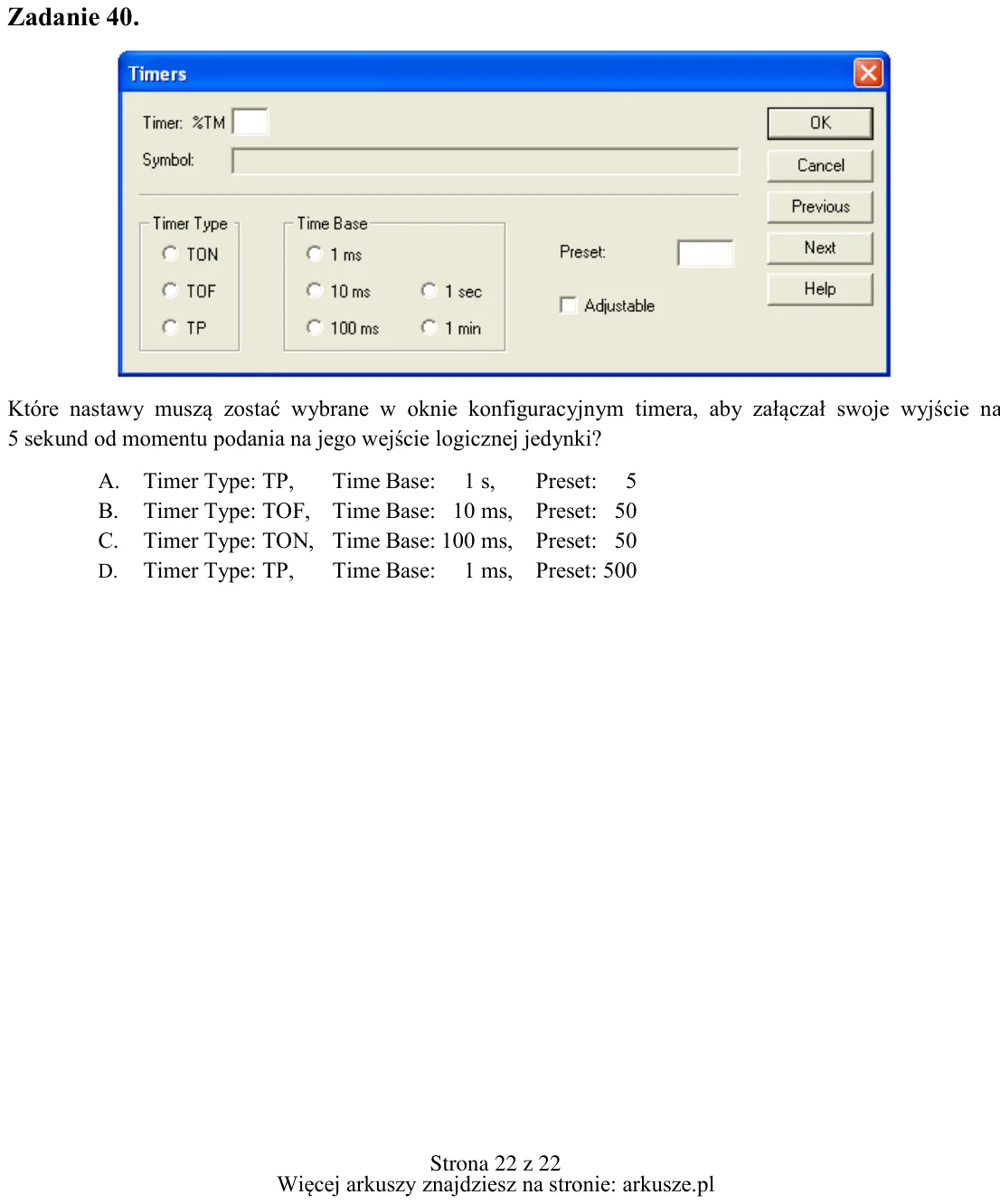

Zadanie 40. Które nastawy muszą zostać wybrane w oknie konfiguracyjnym timera, aby załączał swoje wyjście na 5 sekund od momentu podania na jego wejście logicznej jedynki? A. Timer Type: TP, Time Base: 1 s, Preset: 5 B.
