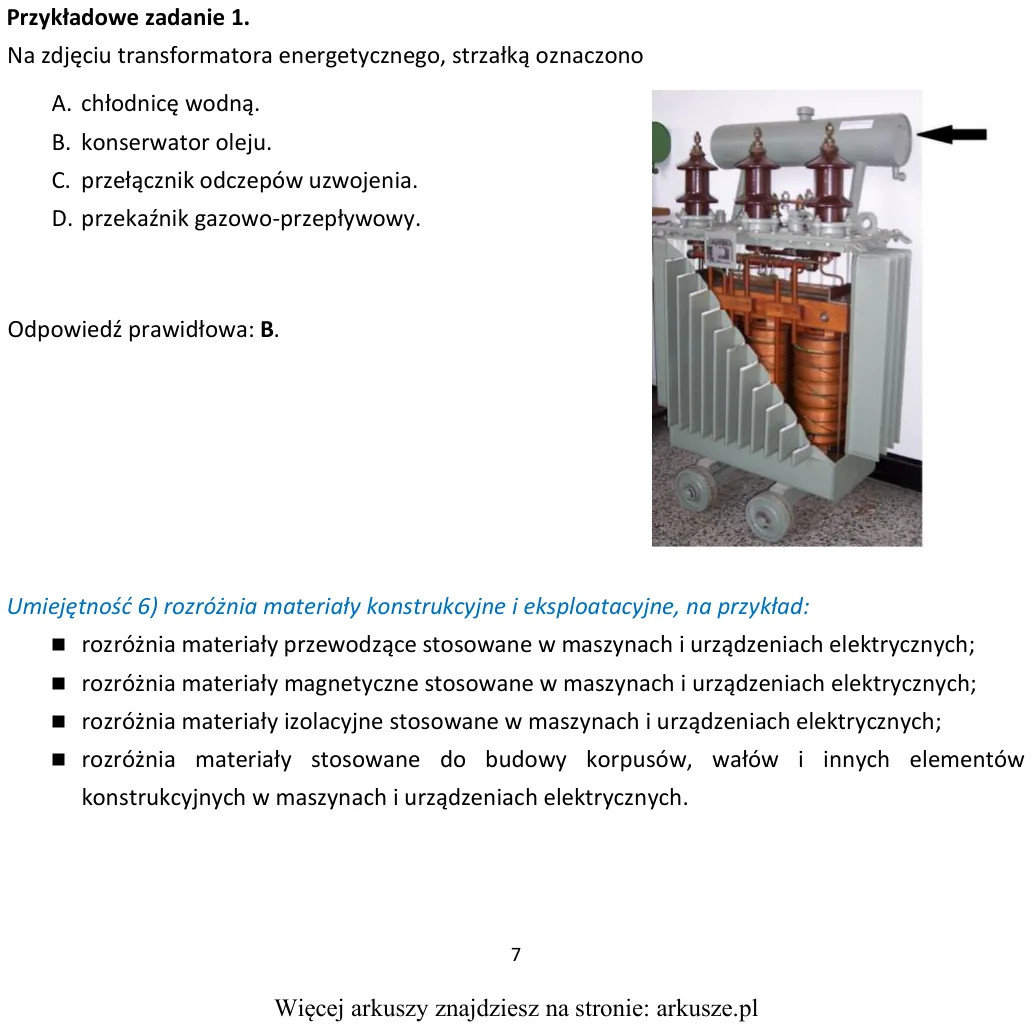

Przykładowe zadanie 1. Na zdjęciu transformatora energetycznego, strzałką oznaczono A. chłodnicę wodną. B. konserwator oleju. C. przełącznik odczepów uzwojenia. D. przekaźnik gazowo-przepływowy. Odpowiedź prawidłowa: B.

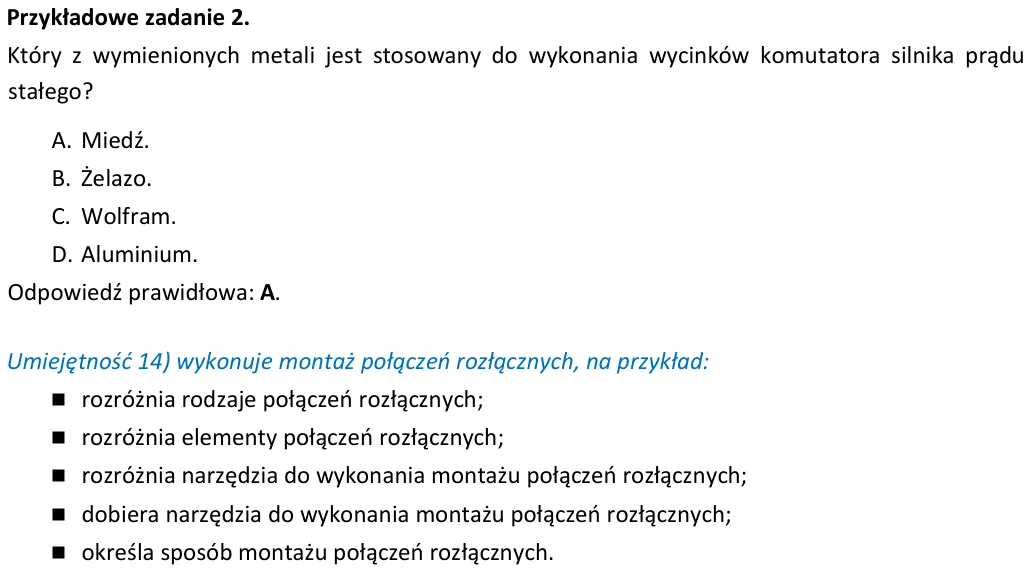

Przykładowe zadanie 2. Który z wymienionych metali jest stosowany do wykonania wycinków komutatora silnika prądu stałego? A. Miedź. B. Żelazo. C. Wolfram. D. Aluminium. Odpowiedź prawidłowa: A. Umiejętność 14) wykonuje m

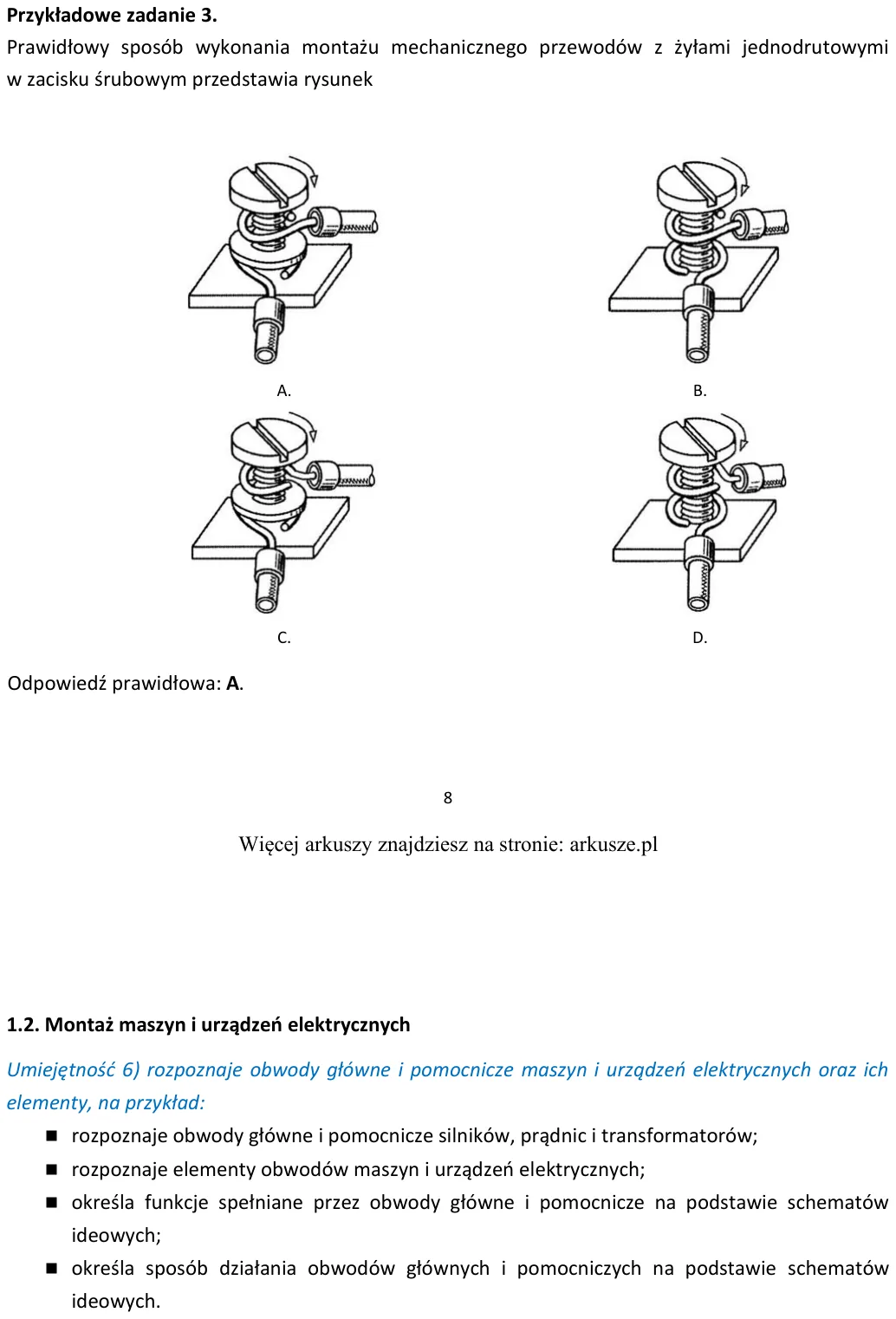

Przykładowe zadanie 3. Prawidłowy sposób wykonania montażu mechanicznego przewodów z żyłami jednodrutowymi w zacisku śrubowym przedstawia rysunek Odpowiedź prawidłowa: A. A. B. C. D. 9 1.2. Montaż maszyn i urządzeń elekt

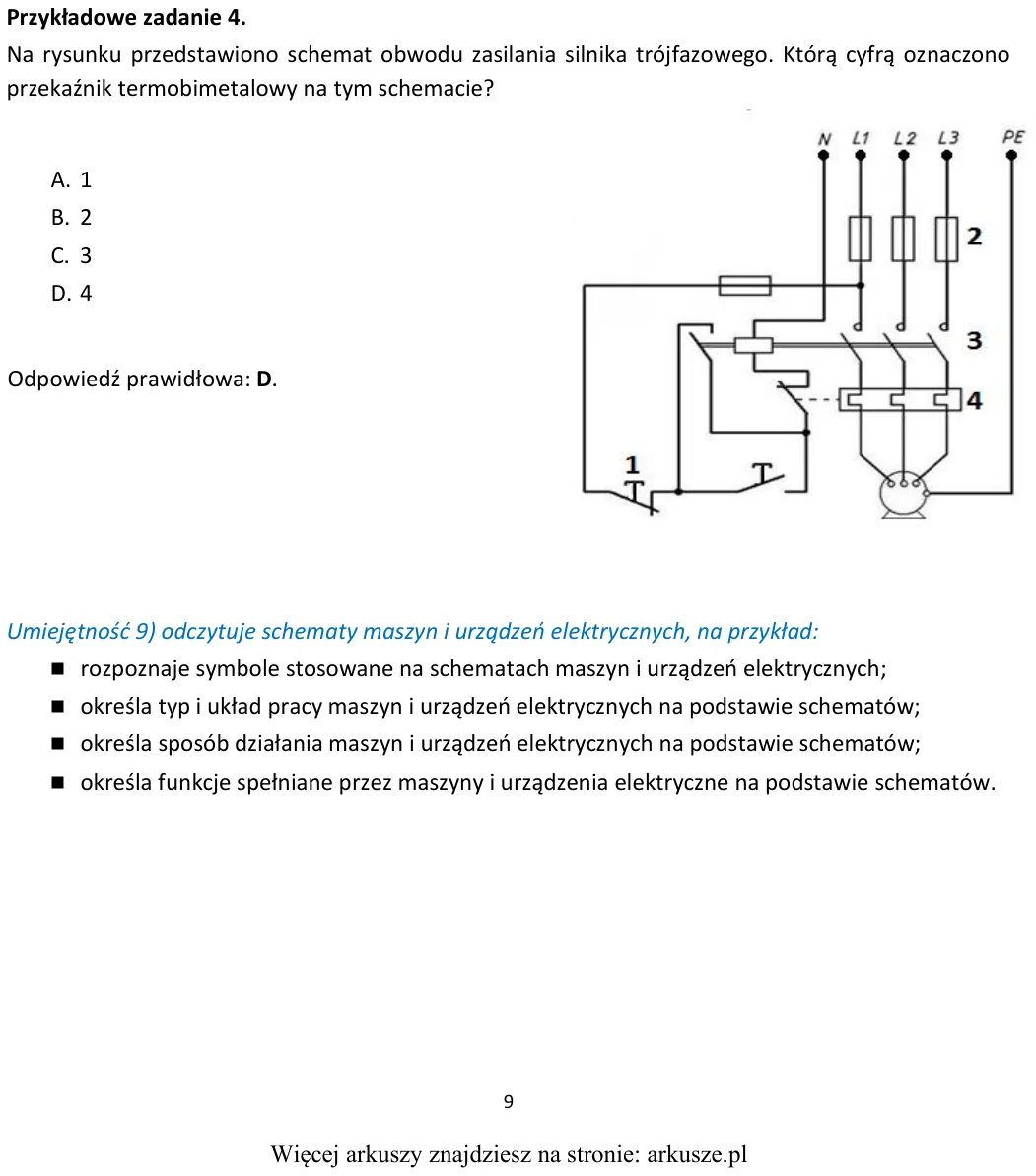

Przykładowe zadanie 4. Na rysunku przedstawiono schemat obwodu zasilania silnika trójfazowego. Którą cyfrą oznaczono przekaźnik termobimetalowy na tym schemacie? A. 1 B. 2 C. 3 D. 4 Odpowiedź prawidłowa: D. Umiejętność 9

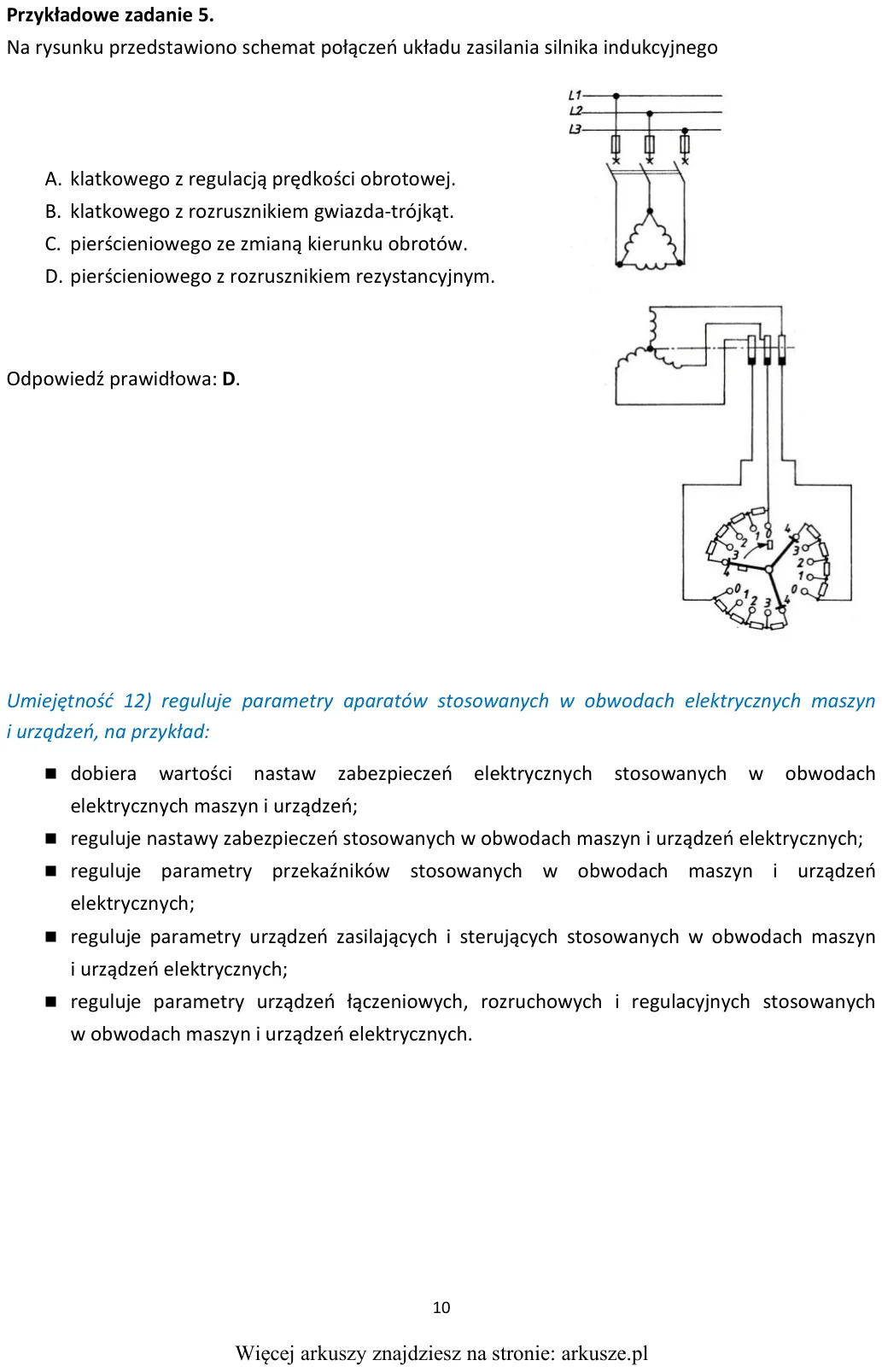

Przykładowe zadanie 5. Na rysunku przedstawiono schemat połączeń układu zasilania silnika indukcyjnego A. klatkowego z regulacją prędkości obrotowej. B. klatkowego z rozrusznikiem gwiazda-trójkąt. C. pierścieniowego ze z

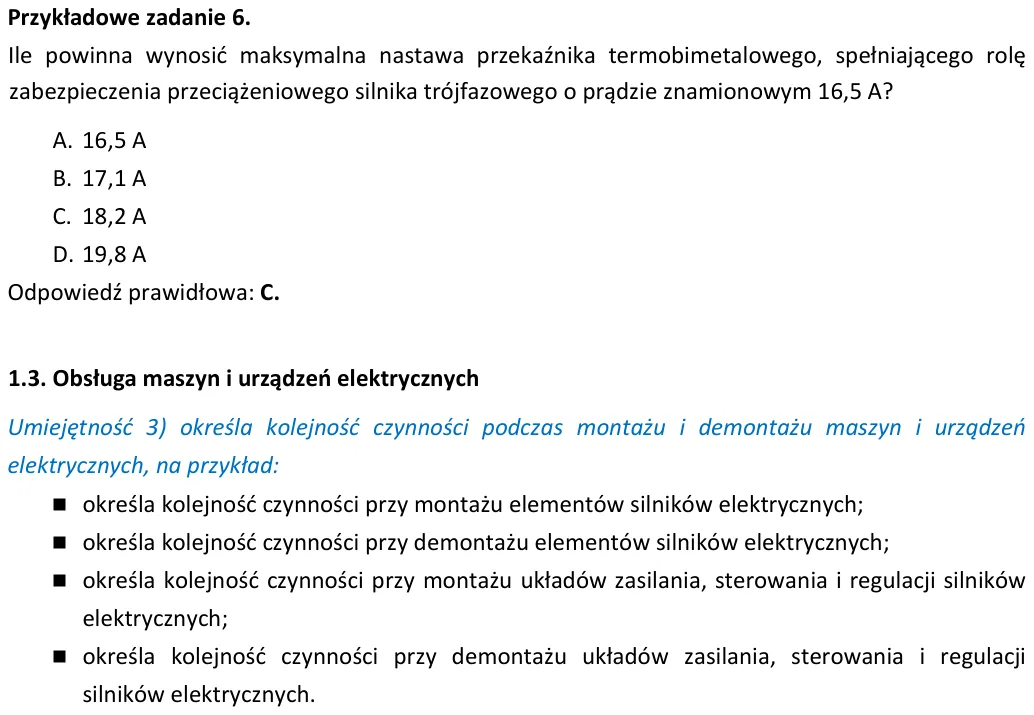

Przykładowe zadanie 6. Ile powinna wynosić maksymalna nastawa przekaźnika termobimetalowego, spełniającego rolę zabezpieczenia przeciążeniowego silnika trójfazowego o prądzie znamionowym 16,5 A? A. 16,5 A B. 17,1 A C. 18

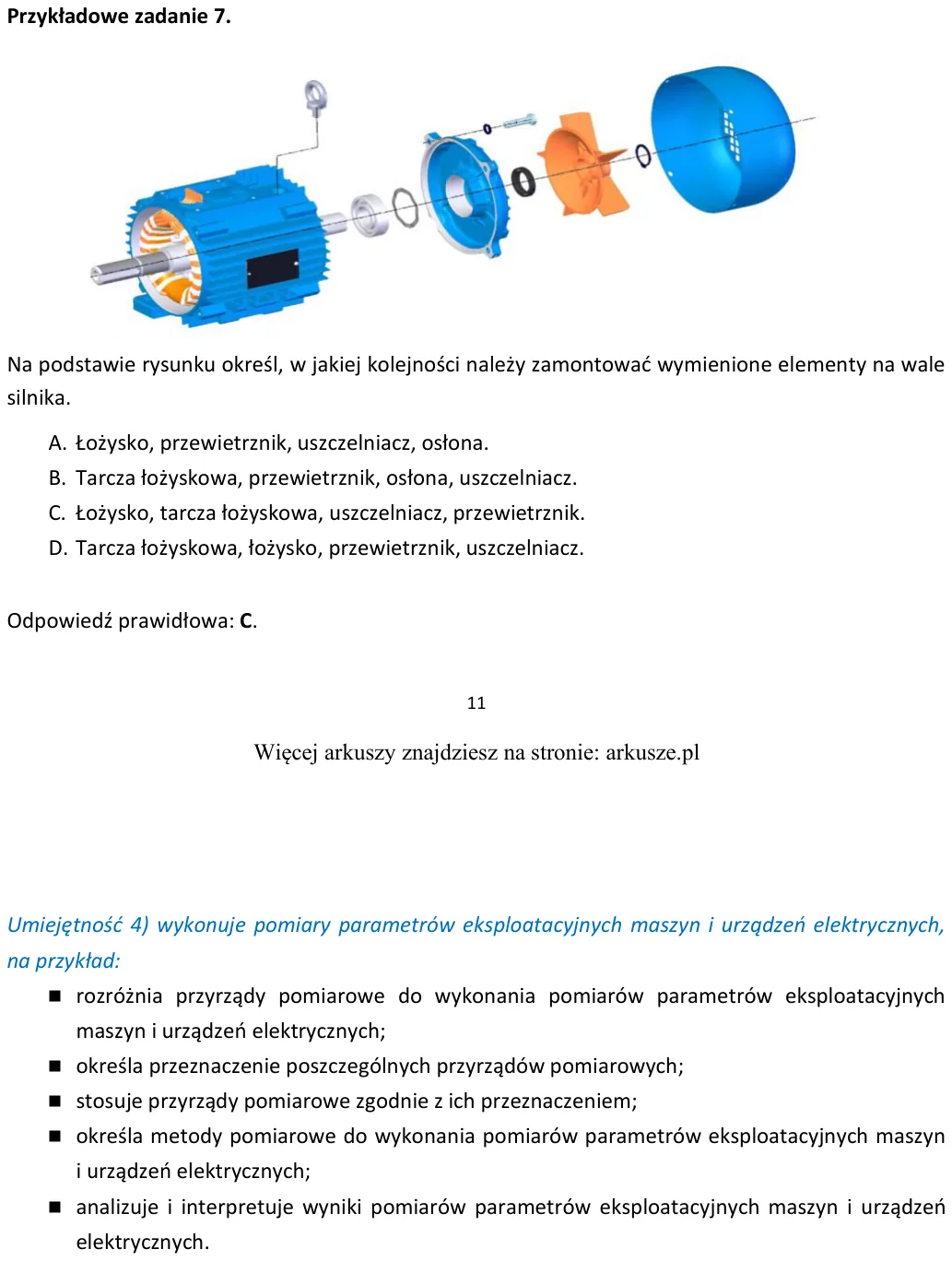

Przykładowe zadanie 7. Na podstawie rysunku określ, w jakiej kolejności należy zamontować wymienione elementy na wale silnika. A. Łożysko, przewietrznik, uszczelniacz, osłona. B. Tarcza łożyskowa, przewietrznik, osłona,

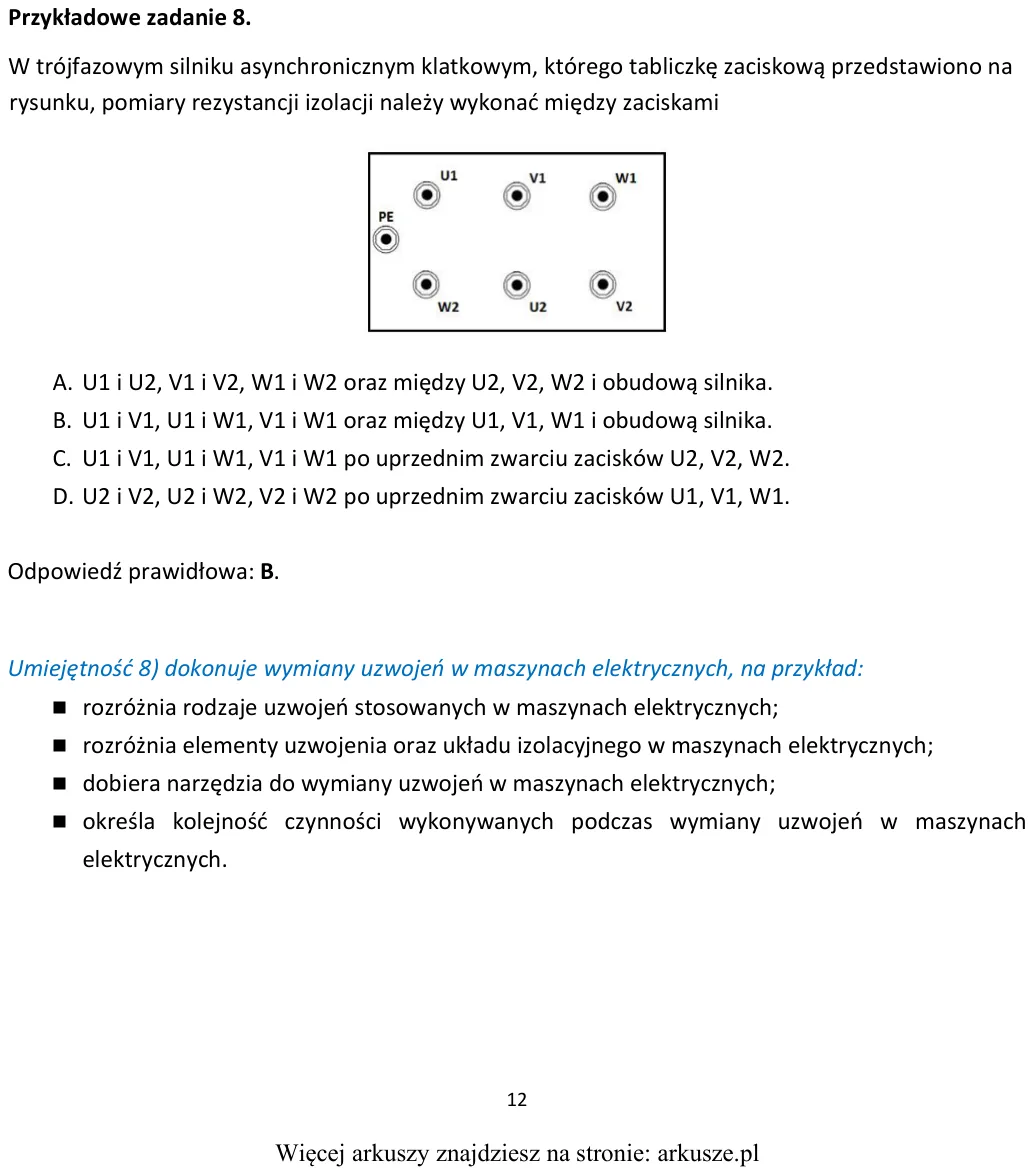

Przykładowe zadanie 8. W trójfazowym silniku asynchronicznym klatkowym, którego tabliczkę zaciskową przedstawiono na rysunku, pomiary rezystancji izolacji należy wykonać między zaciskami A. U1 i U2, V1 i V2, W1 i W2 oraz

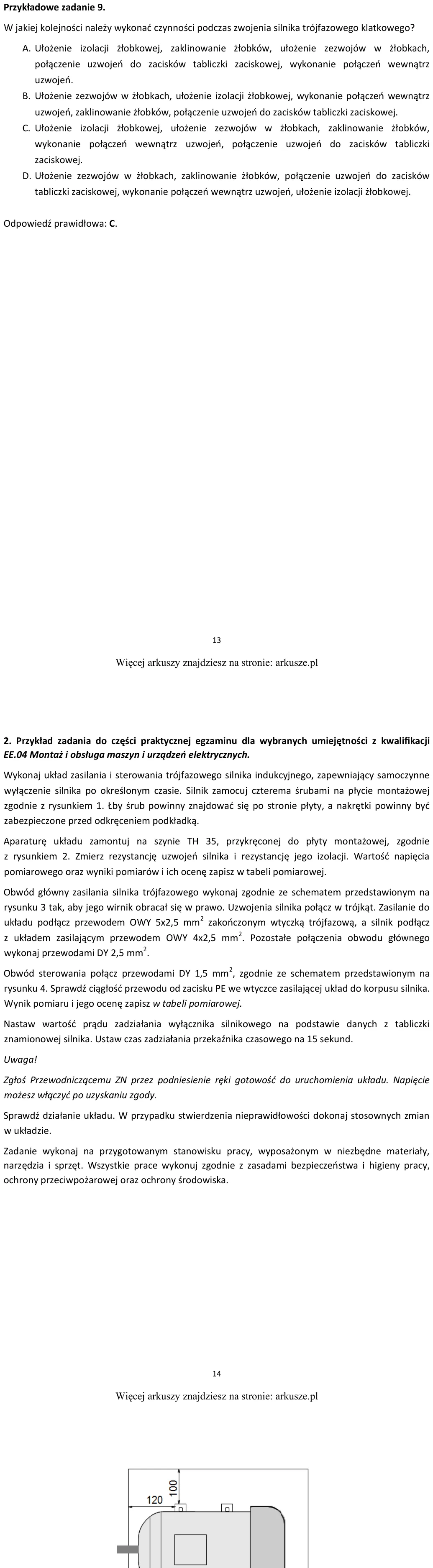

Przykładowe zadanie 9. W jakiej kolejności należy wykonać czynności podczas zwojenia silnika trójfazowego klatkowego? A. Ułożenie izolacji żłobkowej, zaklinowanie żłobków, ułożenie zezwojów w żłobkach, połączenie uzwojeń
