M19 · Egzamin zawodowy · czerwiec 2016

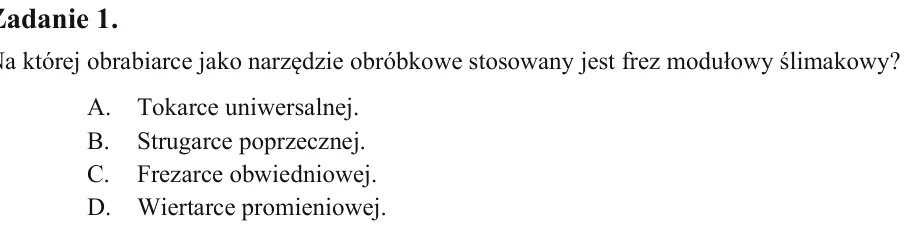

Zadanie 1. Na której obrabiarce jako narzędzie obróbkowe stosowany jest frez modułowy ślimakowy? A. Tokarce uniwersalnej. B. Strugarce poprzecznej. C. Frezarce obwiedniowej. D. Wiertarce promieniowej.

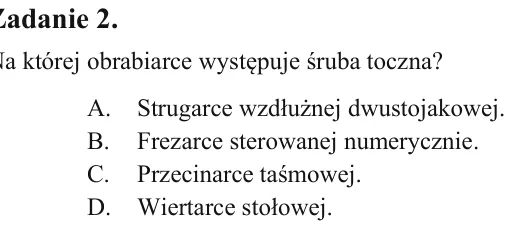

Zadanie 2. Na której obrabiarce występuje śruba toczna? A. Strugarce wzdłużnej dwustojakowej. B. Frezarce sterowanej numerycznie. C. Przecinarce taśmowej. D. Wiertarce stołowej.

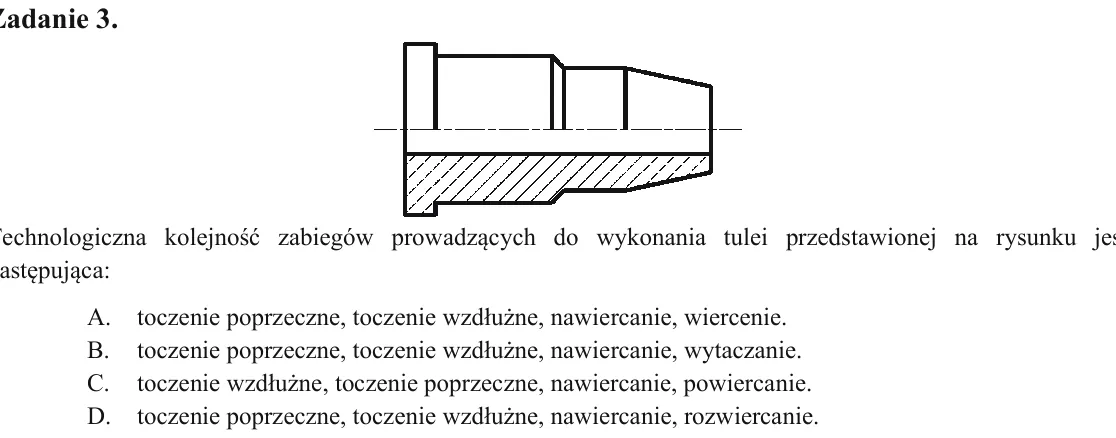

Zadanie 3. Technologiczna kolejność zabiegów prowadzących do wykonania tulei przedstawionej na rysunku jest następująca: A. toczenie poprzeczne, toczenie wzdłużne, nawiercanie, wiercenie. B. toczenie poprzeczne, toczenie

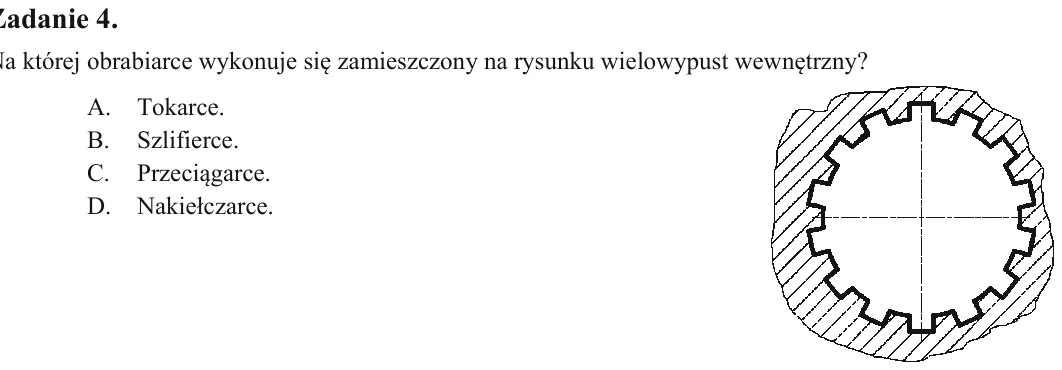

Zadanie 4. Na której obrabiarce wykonuje się zamieszczony na rysunku wielowypust wewnętrzny? A. Tokarce. B. Szlifierce. C. Przeciągarce. D. Nakiełczarce.

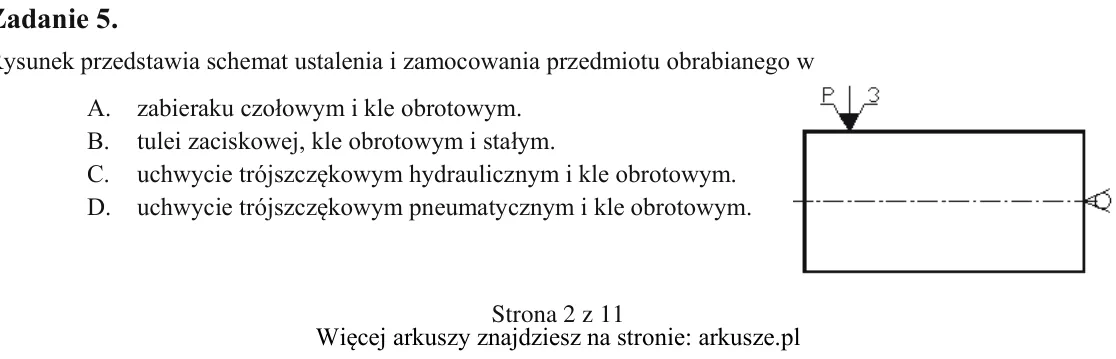

Zadanie 5. Rysunek przedstawia schemat ustalenia i zamocowania przedmiotu obrabianego w A. zabieraku czołowym i kle obrotowym. B. tulei zaciskowej, kle obrotowym i stałym. C. uchwycie trójszczękowym hydraulicznym i kle o

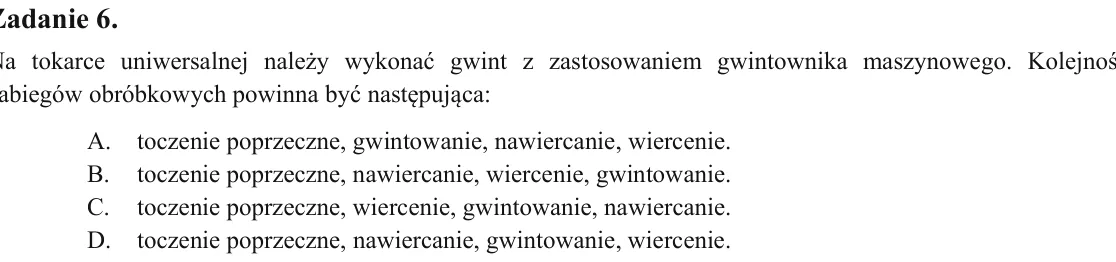

Zadanie 6. Na tokarce uniwersalnej należy wykonać gwint z zastosowaniem gwintownika maszynowego. Kolejność zabiegów obróbkowych powinna być następująca: A. toczenie poprzeczne, gwintowanie, nawiercanie, wiercenie. B. toc

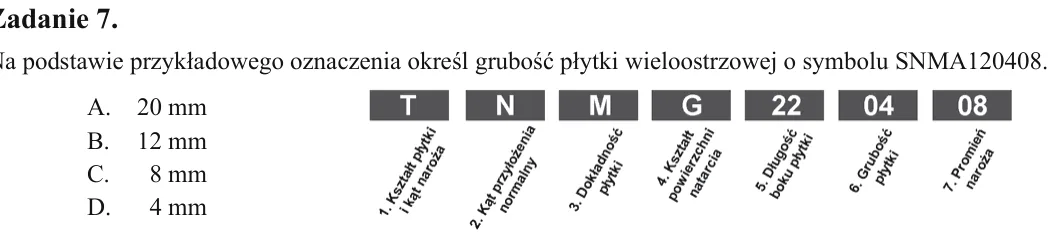

Zadanie 7. Na podstawie przykładowego oznaczenia określ grubość płytki wieloostrzowej o symbolu SNMA120408. A. 20 mm B. 12 mm C. 8 mm D. 4 mm

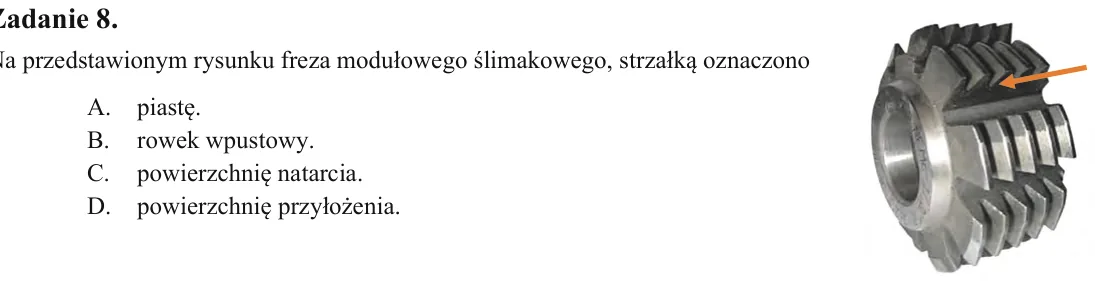

Zadanie 8. Na przedstawionym rysunku freza modułowego ślimakowego, strzałką oznaczono A. piastę. B. rowek wpustowy. C. powierzchnię natarcia. D. powierzchnię przyłożenia.

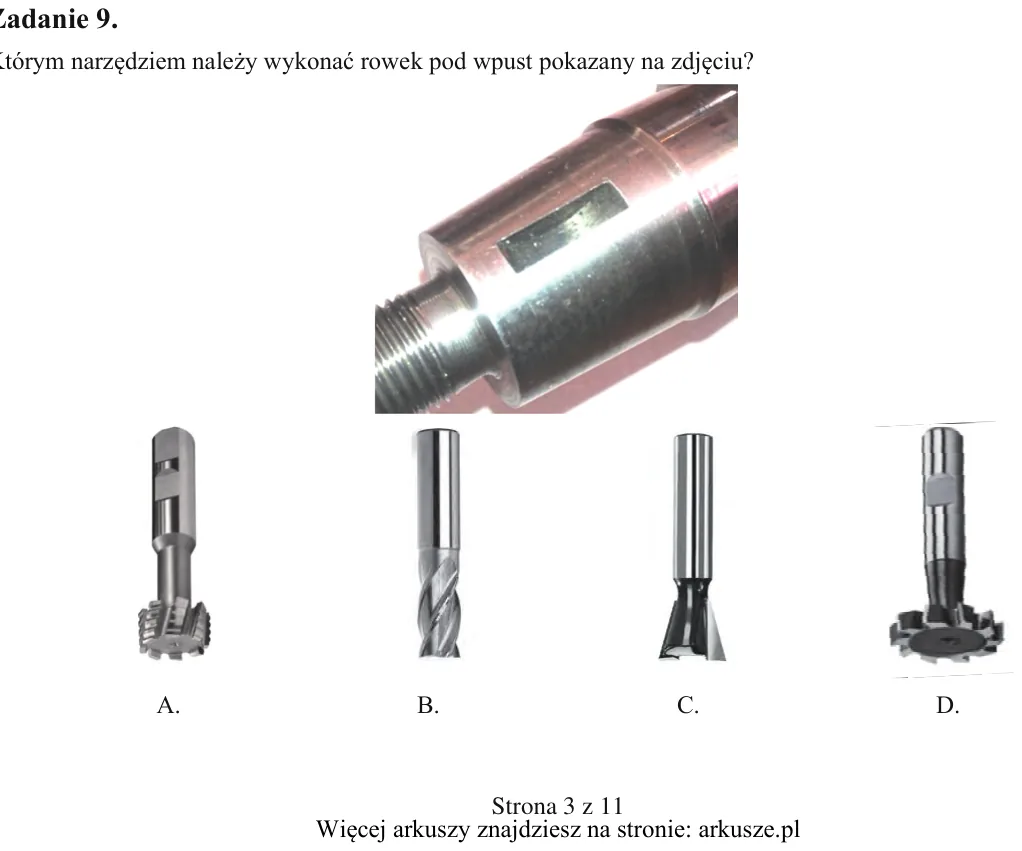

Zadanie 9. Którym narzędziem należy wykonać rowek pod wpust pokazany na zdjęciu? A. B. C. D.

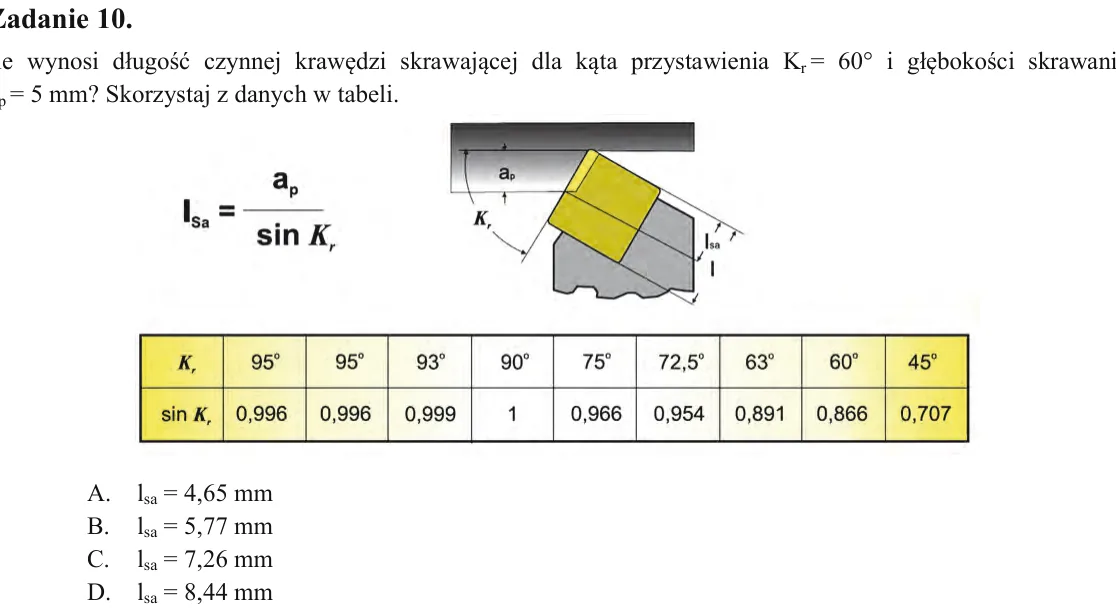

Zadanie 10. Ile wynosi długość czynnej krawędzi skrawającej dla kąta przystawienia Kr = 60° i głębokości skrawania ap = 5 mm? Skorzystaj z danych w tabeli. A. lsa = 4,65 mm B. lsa = 5,77 mm C. lsa = 7,26 mm D. lsa = 8,44

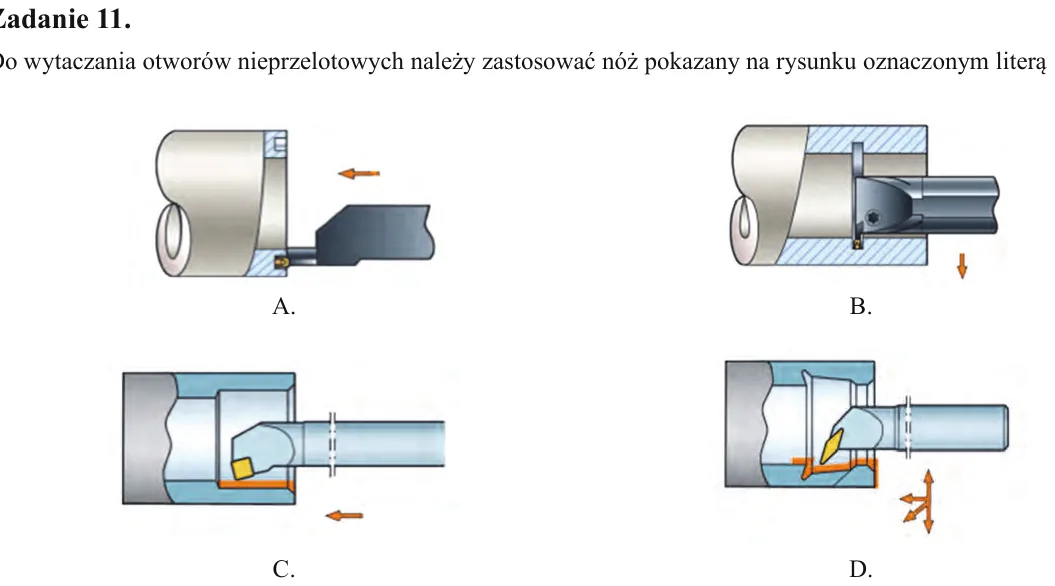

Zadanie 11. Do wytaczania otworów nieprzelotowych należy zastosować nóż pokazany na rysunku oznaczonym literą

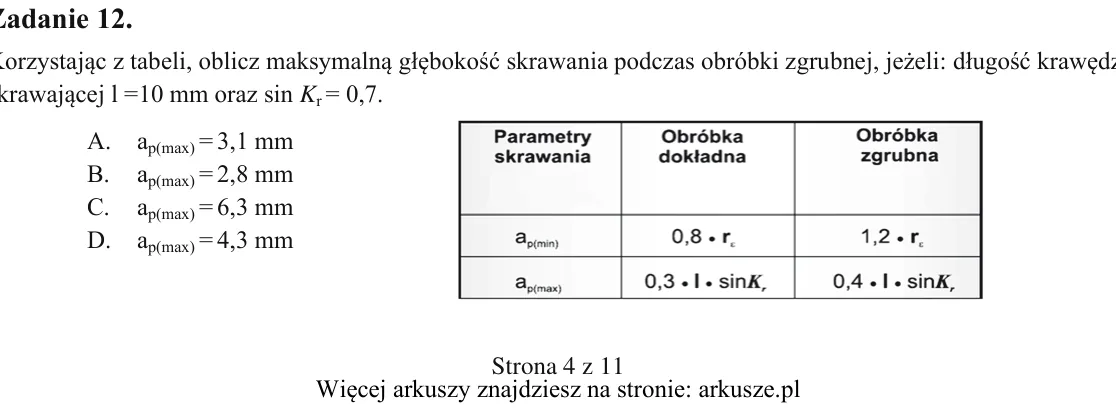

Zadanie 12. Korzystając z tabeli, oblicz maksymalną głębokość skrawania podczas obróbki zgrubnej, jeżeli: długość krawędzi skrawającej l =10 mm oraz sin Kr = 0,7. A. ap(max) = 3,1 mm B. ap(max) = 2,8 mm C. ap(max) = 6,3

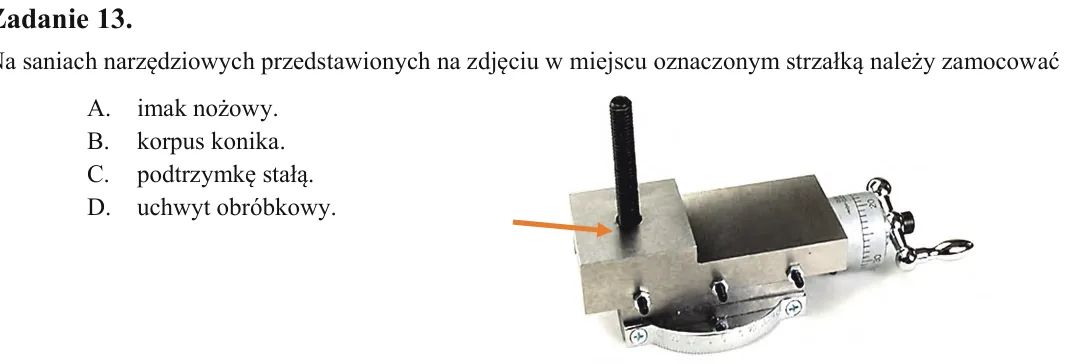

Zadanie 13. Na saniach narzędziowych przedstawionych na zdjęciu w miejscu oznaczonym strzałką należy zamocować A. imak nożowy. B. korpus konika. C. podtrzymkę stałą. D. uchwyt obróbkowy.

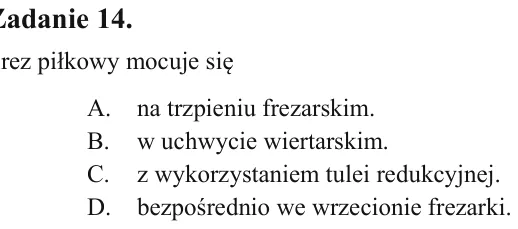

Zadanie 14. Frez piłkowy mocuje się A. na trzpieniu frezarskim. B. w uchwycie wiertarskim. C. z wykorzystaniem tulei redukcyjnej. D. bezpośrednio we wrzecionie frezarki.

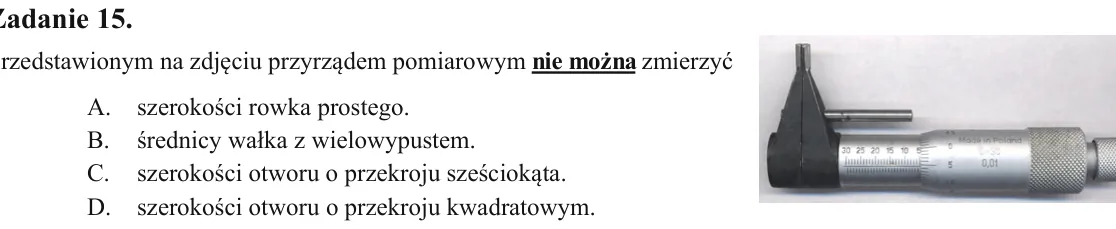

Zadanie 15. Przedstawionym na zdjęciu przyrządem pomiarowym nie można zmierzyć A. szerokości rowka prostego. B. średnicy wałka z wielowypustem. C. szerokości otworu o przekroju sześciokąta. D. szerokości otworu o przekro

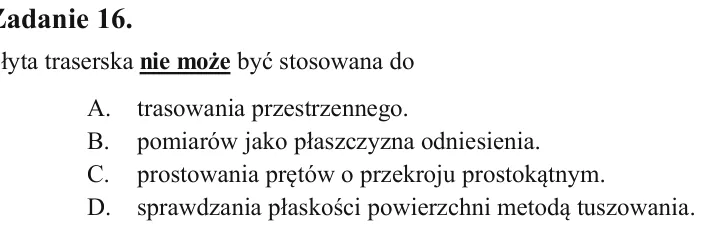

Zadanie 16. Płyta traserska nie może być stosowana do A. trasowania przestrzennego. B. pomiarów jako płaszczyzna odniesienia. C. prostowania prętów o przekroju prostokątnym. D. sprawdzania płaskości powierzchni metodą tu

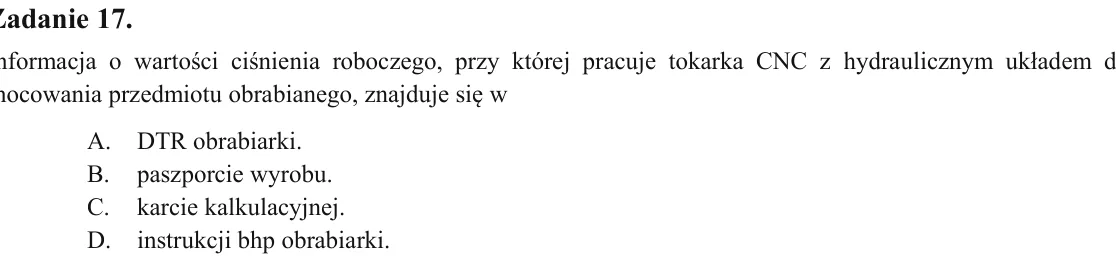

Zadanie 17. Informacja o wartości ciśnienia roboczego, przy której pracuje tokarka CNC z hydraulicznym układem do mocowania przedmiotu obrabianego, znajduje się w A. DTR obrabiarki. B. paszporcie wyrobu. C. karcie kalkul

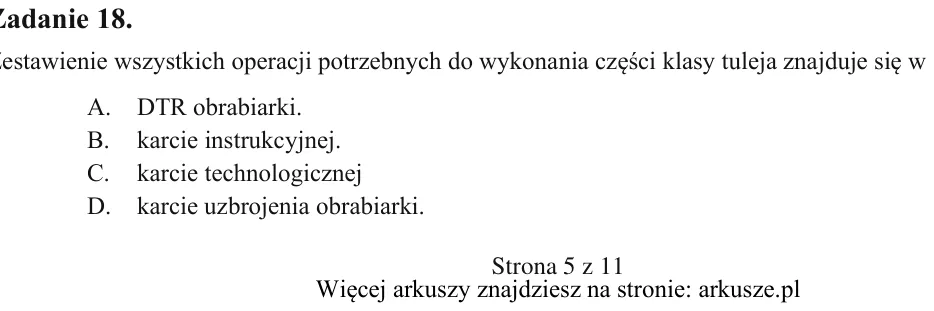

Zadanie 18. Zestawienie wszystkich operacji potrzebnych do wykonania części klasy tuleja znajduje się w A. DTR obrabiarki. B. karcie instrukcyjnej. C. karcie technologicznej D. karcie uzbrojenia obrabiarki.

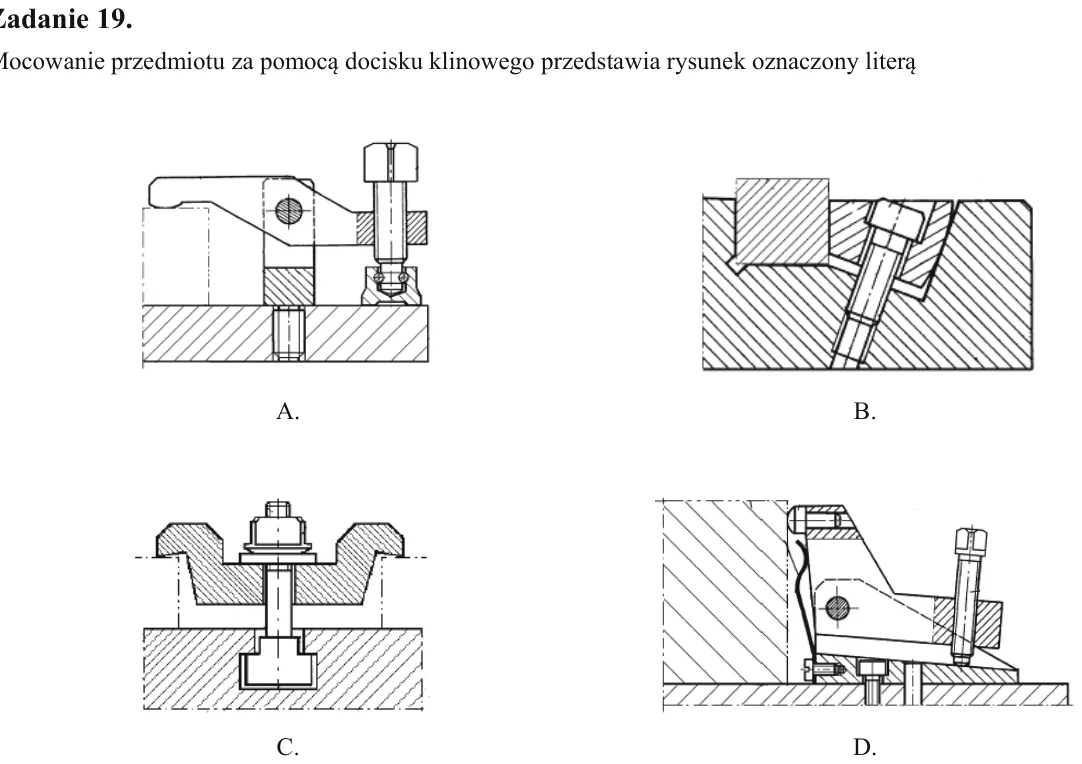

Zadanie 19. Mocowanie przedmiotu za pomocą docisku klinowego przedstawia rysunek oznaczony literą

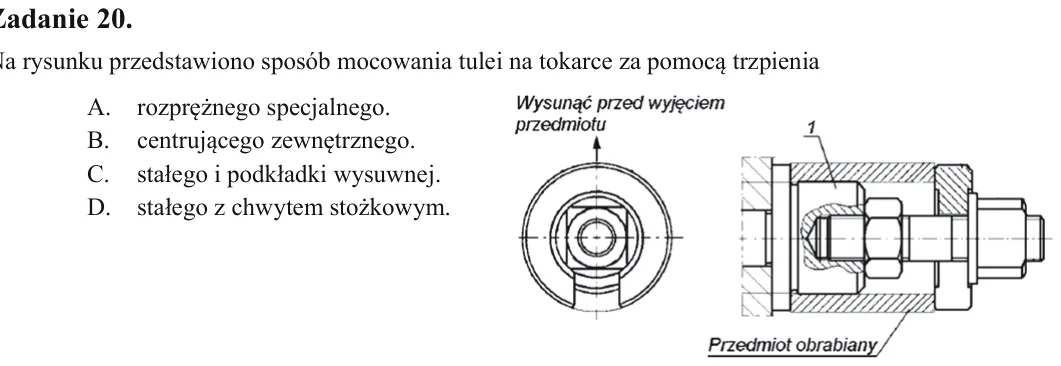

Zadanie 20. Na rysunku przedstawiono sposób mocowania tulei na tokarce za pomocą trzpienia A. rozprężnego specjalnego. B. centrującego zewnętrznego. C. stałego i podkładki wysuwnej. D. stałego z chwytem stożkowym.

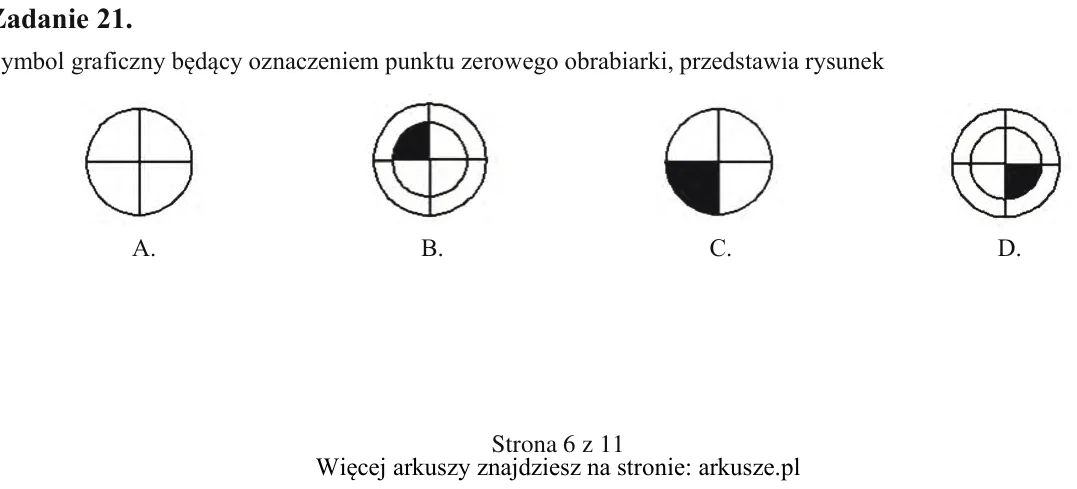

Zadanie 21. Symbol graficzny będący oznaczeniem punktu zerowego obrabiarki, przedstawia rysunek A. B. C. D. A. B. C. D.

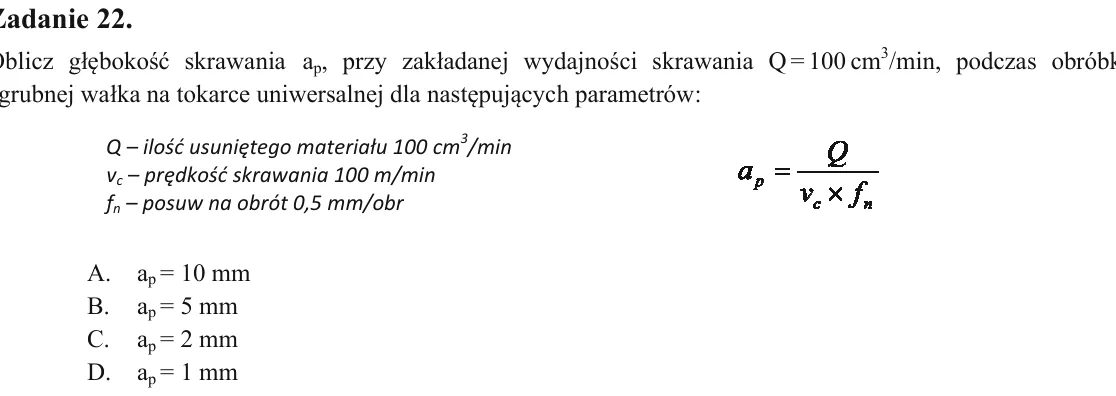

Zadanie 22. Oblicz głębokość skrawania ap, przy zakładanej wydajności skrawania Q = 100 cm3/min, podczas obróbki zgrubnej wałka na tokarce uniwersalnej dla następujących parametrów: A. ap = 10 mm B. ap = 5 mm C. ap = 2 m

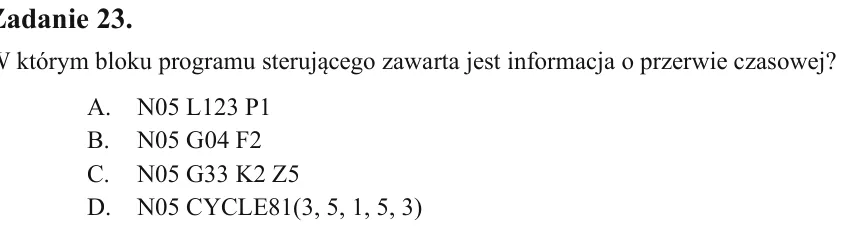

Zadanie 23. W którym bloku programu sterującego zawarta jest informacja o przerwie czasowej? A. N05 L123 P1 B. N05 G04 F2 C. N05 G33 K2 Z5 D. N05 CYCLE81(3, 5, 1, 5, 3)

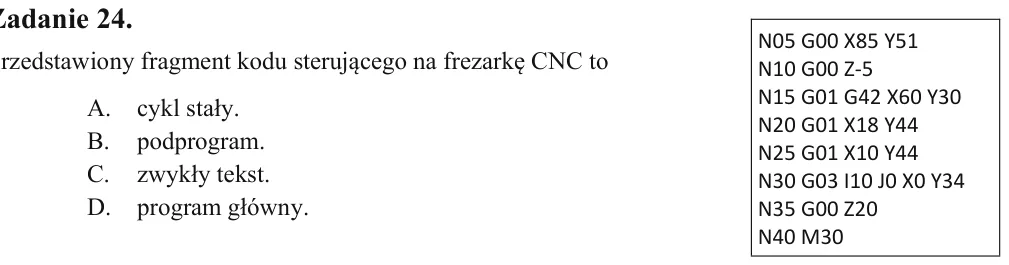

Zadanie 24. Przedstawiony fragment kodu sterującego na frezarkę CNC to A. cykl stały. B. podprogram. C. zwykły tekst. D. program główny.

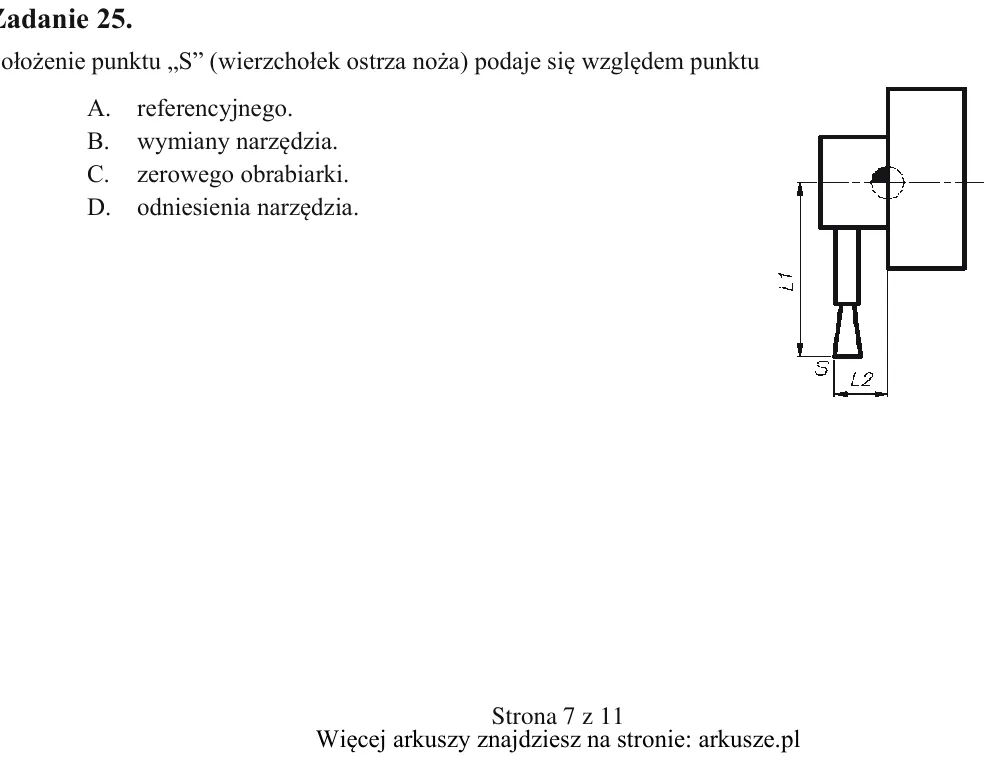

Zadanie 25. Położenie punktu „S” (wierzchołek ostrza noża) podaje się względem punktu A. referencyjnego. B. wymiany narzędzia. C. zerowego obrabiarki. D. odniesienia narzędzia. Q - ilość usuniętego materiału 100 cm3/min

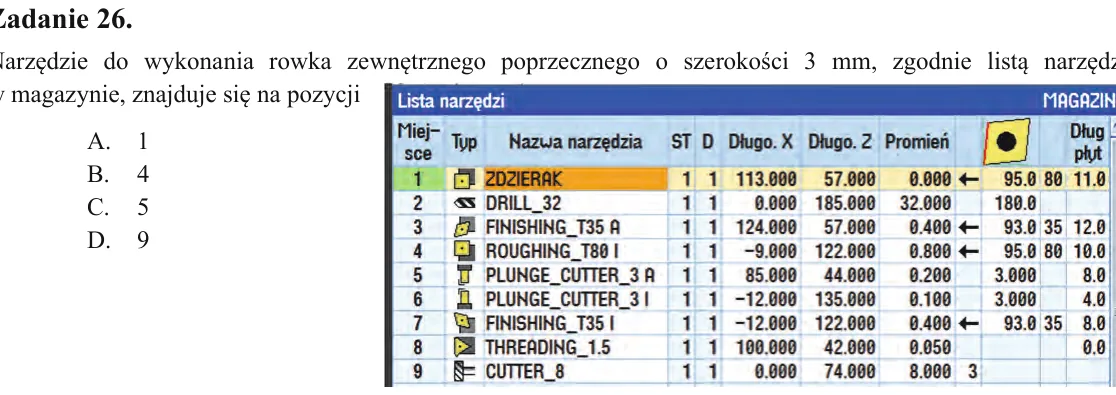

Zadanie 26. Narzędzie do wykonania rowka zewnętrznego poprzecznego o szerokości 3 mm, zgodnie listą narzędzi w magazynie, znajduje się na pozycji A. 1 B. 4 C. 5 D. 9

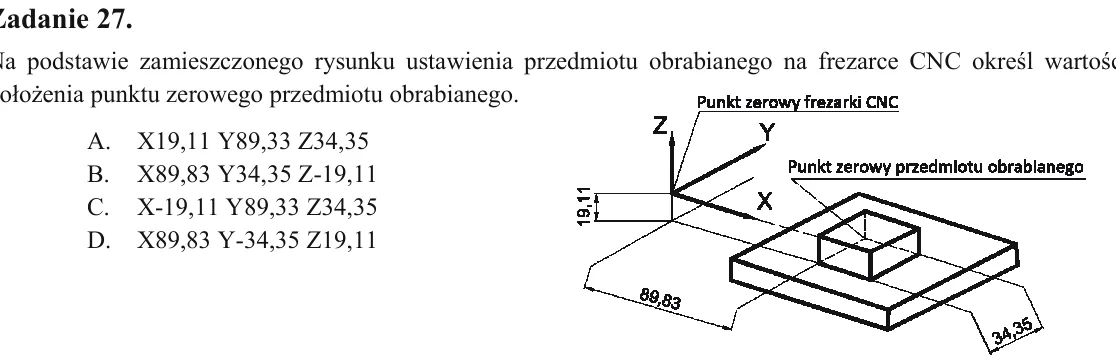

Zadanie 27. Na podstawie zamieszczonego rysunku ustawienia przedmiotu obrabianego na frezarce CNC określ wartości położenia punktu zerowego przedmiotu obrabianego. A. X19,11 Y89,33 Z34,35 B. X89,83 Y34,35 Z-19,11 C. X-19

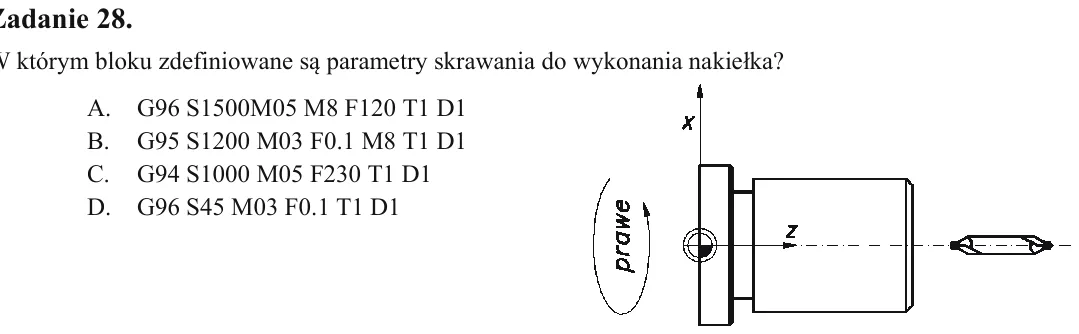

Zadanie 28. W którym bloku zdefiniowane są parametry skrawania do wykonania nakiełka? A. G96 S1500M05 M8 F120 T1 D1 B. G95 S1200 M03 F0.1 M8 T1 D1 C. G94 S1000 M05 F230 T1 D1 D. G96 S45 M03 F0.1 T1 D1

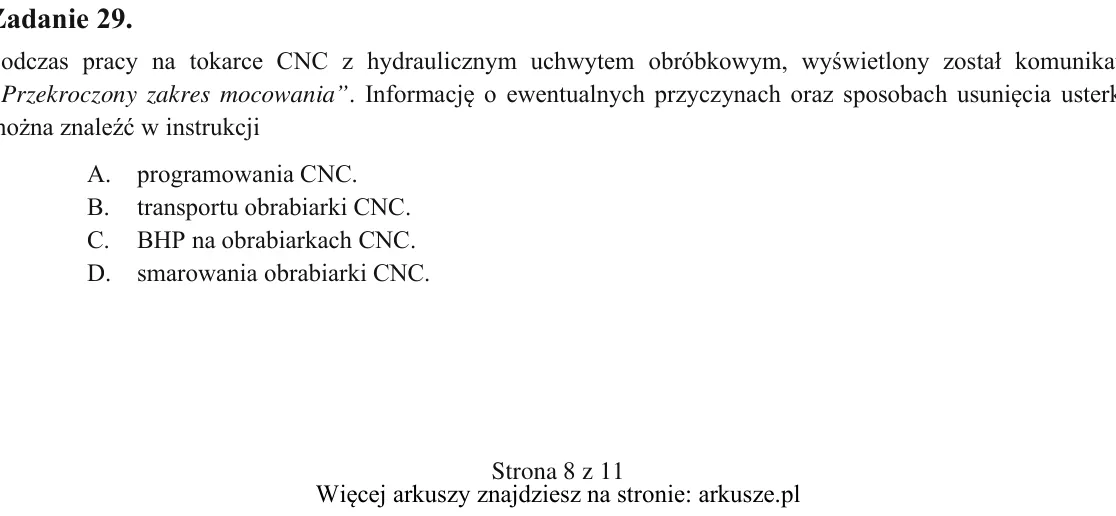

Zadanie 29. Podczas pracy na tokarce CNC z hydraulicznym uchwytem obróbkowym, wyświetlony został komunikat: „Przekroczony zakres mocowania”. Informację o ewentualnych przyczynach oraz sposobach usunięcia usterki można zn

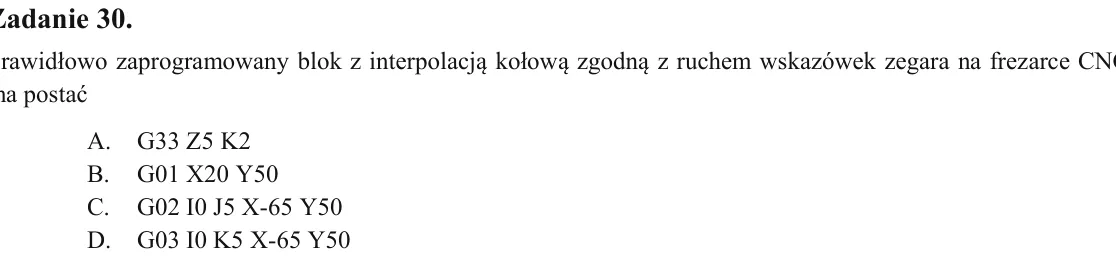

Zadanie 30. Prawidłowo zaprogramowany blok z interpolacją kołową zgodną z ruchem wskazówek zegara na frezarce CNC ma postać A. G33 Z5 K2 B. G01 X20 Y50 C. G02 I0 J5 X-65 Y50 D. G03 I0 K5 X-65 Y50

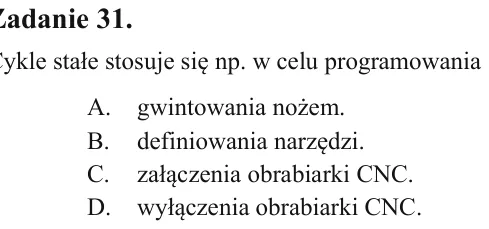

Zadanie 31. Cykle stałe stosuje się np. w celu programowania A. gwintowania nożem. B. definiowania narzędzi. C. załączenia obrabiarki CNC. D. wyłączenia obrabiarki CNC.

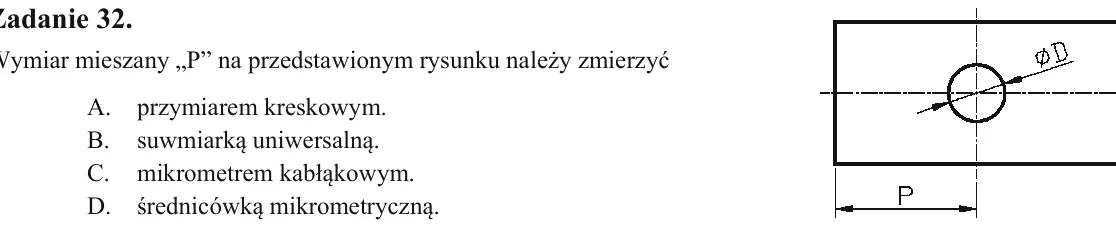

Zadanie 32. Wymiar mieszany „P” na przedstawionym rysunku należy zmierzyć A. przymiarem kreskowym. B. suwmiarką uniwersalną. C. mikrometrem kabłąkowym. D. średnicówką mikrometryczną.

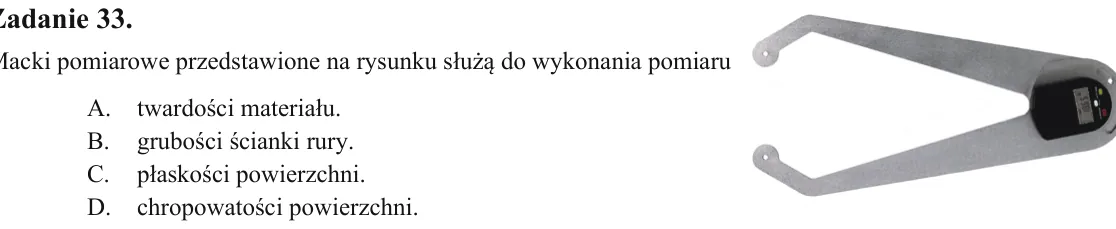

Zadanie 33. Macki pomiarowe przedstawione na rysunku służą do wykonania pomiaru A. twardości materiału. B. grubości ścianki rury. C. płaskości powierzchni. D. chropowatości powierzchni.

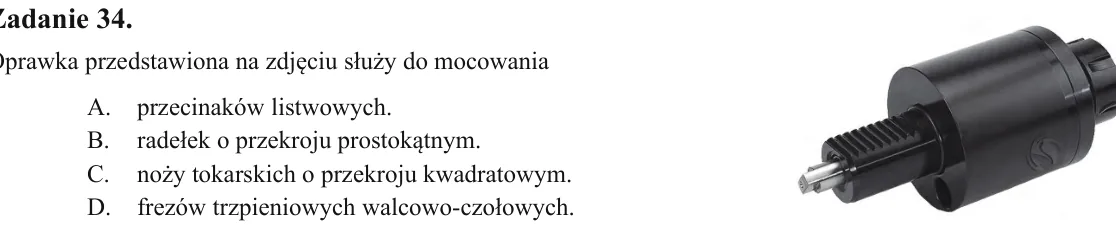

Zadanie 34. Oprawka przedstawiona na zdjęciu służy do mocowania A. przecinaków listwowych. B. radełek o przekroju prostokątnym. C. noży tokarskich o przekroju kwadratowym. D. frezów trzpieniowych walcowo-czołowych.

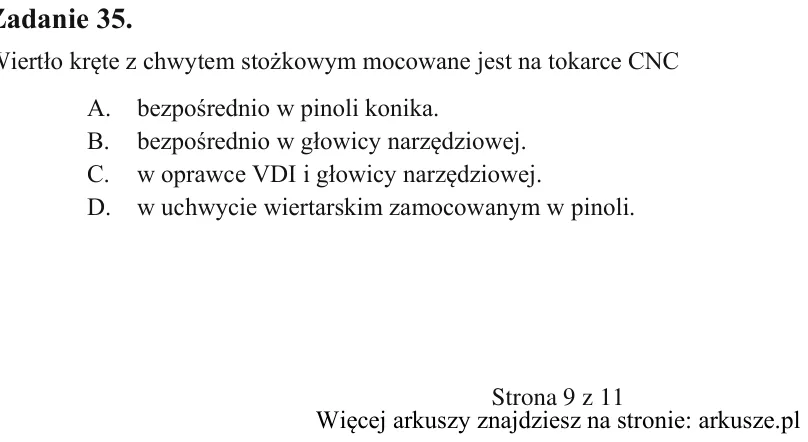

Zadanie 35. Wiertło kręte z chwytem stożkowym mocowane jest na tokarce CNC A. bezpośrednio w pinoli konika. B. bezpośrednio w głowicy narzędziowej. C. w oprawce VDI i głowicy narzędziowej. D. w uchwycie wiertarskim zamoc

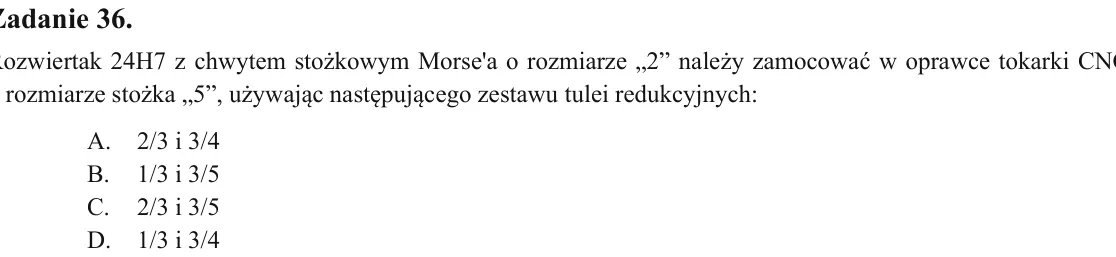

Zadanie 36. Rozwiertak 24H7 z chwytem stożkowym Morse'a o rozmiarze „2” należy zamocować w oprawce tokarki CNC o rozmiarze stożka „5”, używając następującego zestawu tulei redukcyjnych: A. 2/3 i 3/4 B. 1/3 i 3/5 C. 2/3 i

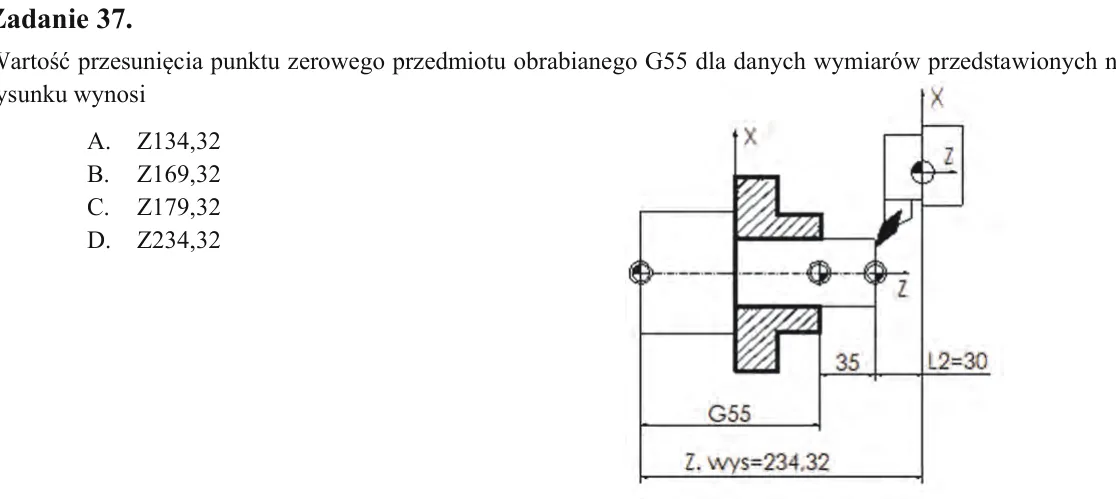

Zadanie 37. Wartość przesunięcia punktu zerowego przedmiotu obrabianego G55 dla danych wymiarów przedstawionych na rysunku wynosi A. Z134,32 B. Z169,32 C. Z179,32 D. Z234,32

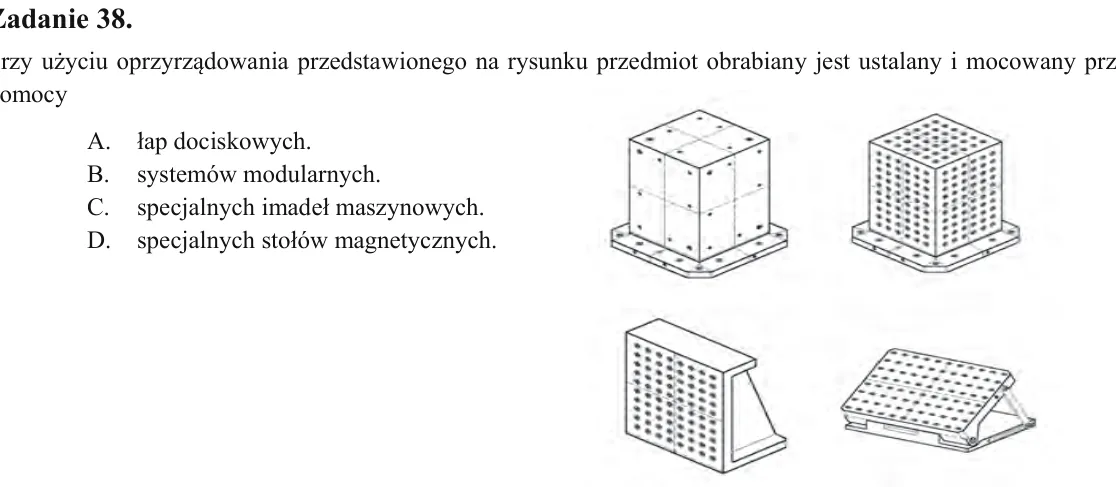

Zadanie 38. Przy użyciu oprzyrządowania przedstawionego na rysunku przedmiot obrabiany jest ustalany i mocowany przy pomocy A. łap dociskowych. B. systemów modularnych. C. specjalnych imadeł maszynowych. D. specjalnych s

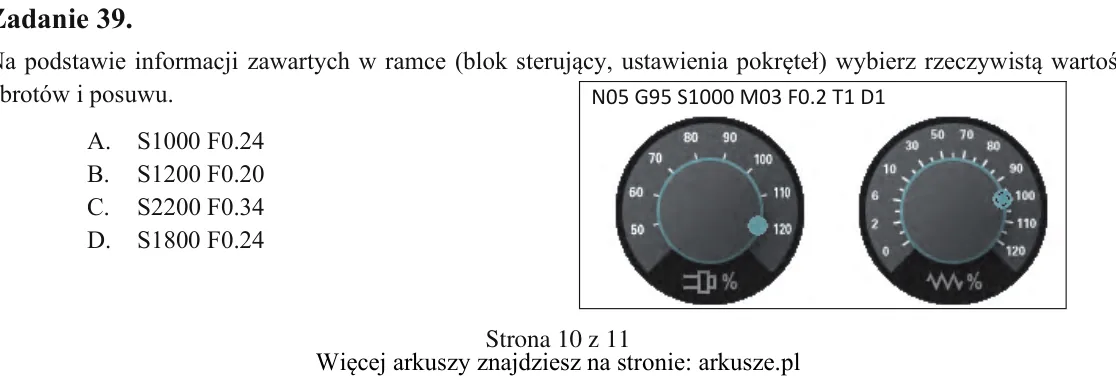

Zadanie 39. Na podstawie informacji zawartych w ramce (blok sterujący, ustawienia pokręteł) wybierz rzeczywistą wartość obrotów i posuwu. A. S1000 F0.24 B. S1200 F0.20 C. S2200 F0.34 D. S1800 F0.24 N05 G95 S1000 M03 F0.2

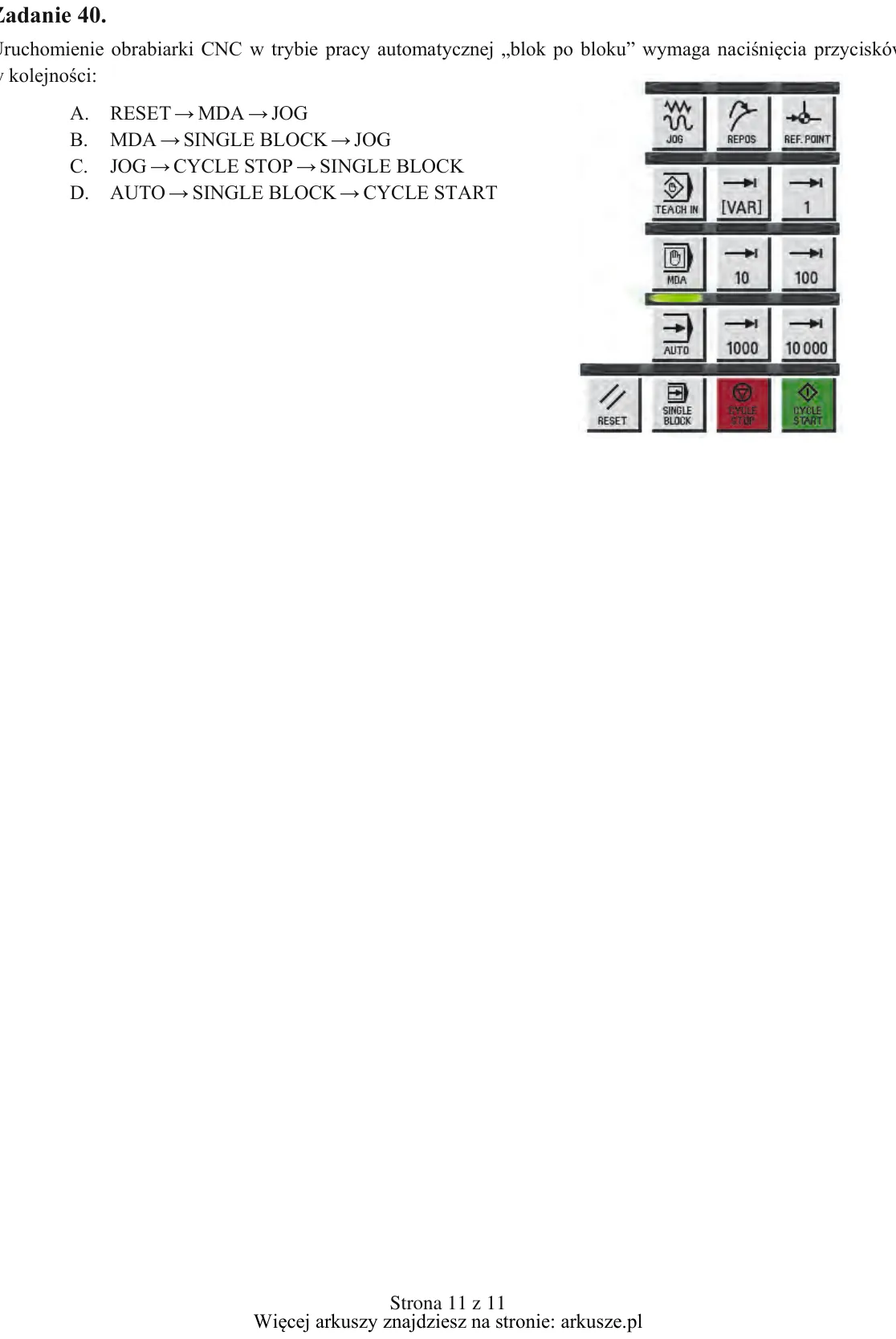

Zadanie 40. Uruchomienie obrabiarki CNC w trybie pracy automatycznej „blok po bloku” wymaga naciśnięcia przycisków w kolejności: A. RESET → MDA → JOG B. MDA → SINGLE BLOCK → JOG C. JOG → CYCLE STOP → SINGLE BLOCK D. AUTO
