M20 · Egzamin zawodowy · czerwiec 2015

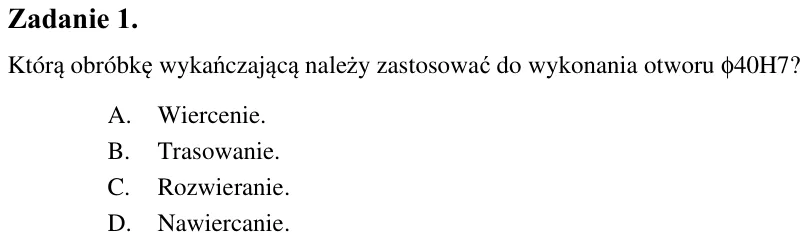

Zadanie 1. Którą obróbkę wykańczającą należy zastosować do wykonania otworu φ40H7? A. Wiercenie. B. Trasowanie. C. Rozwieranie. D. Nawiercanie.

Zadanie 2. Do wykonania rowków w panewce łożyska ślizgowego stosuje się operację A. cięcia. B. skrobania. C. wycinania. D. przecinania.

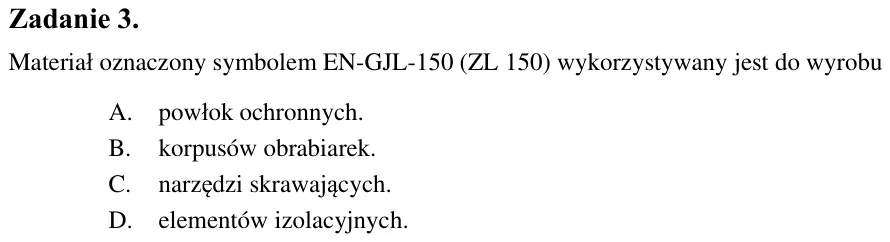

Zadanie 3. Materiał oznaczony symbolem EN-GJL-150 (ZL 150) wykorzystywany jest do wyrobu A. powłok ochronnych. B. korpusów obrabiarek. C. narzędzi skrawających. D. elementów izolacyjnych.

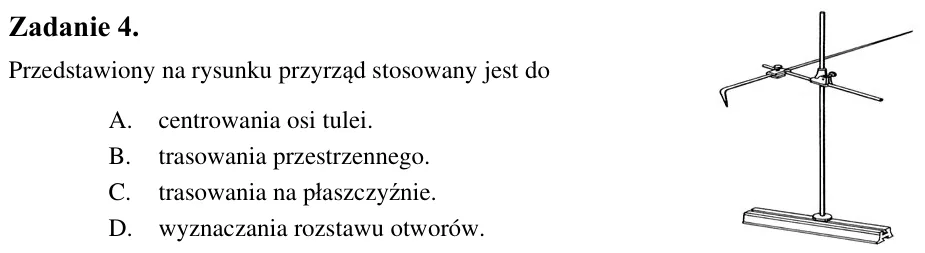

Zadanie 4. Przedstawiony na rysunku przyrząd stosowany jest do A. centrowania osi tulei. B. trasowania przestrzennego. C. trasowania na płaszczyźnie. D. wyznaczania rozstawu otworów.

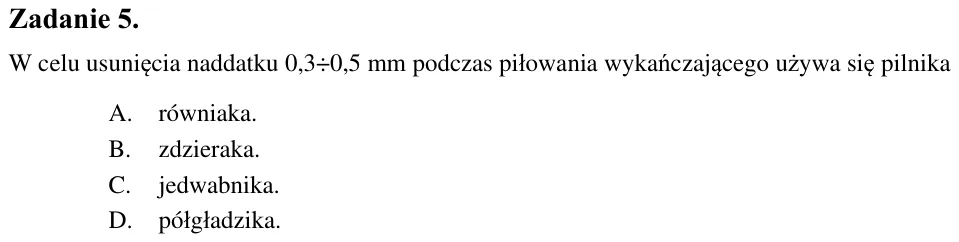

Zadanie 5. W celu usunięcia naddatku 0,3÷0,5 mm podczas piłowania wykańczającego używa się pilnika A. równiaka. B. zdzieraka. C. jedwabnika. D. półgładzika.

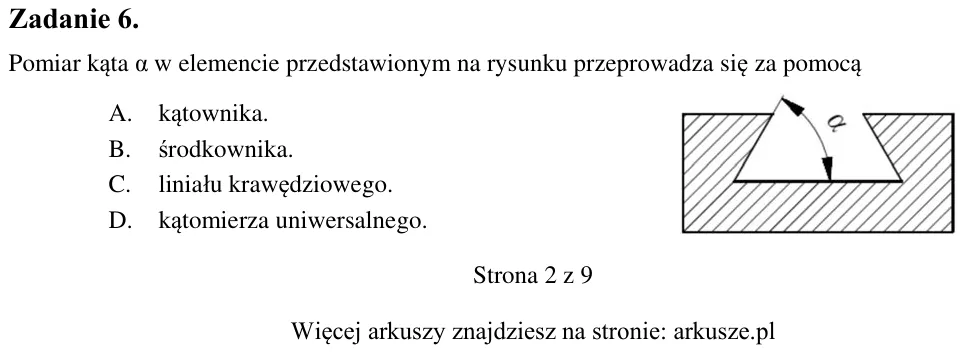

Zadanie 6. Pomiar kąta α w elemencie przedstawionym na rysunku przeprowadza się za pomocą A. kątownika. B. środkownika. C. liniału krawędziowego. D. kątomierza uniwersalnego.

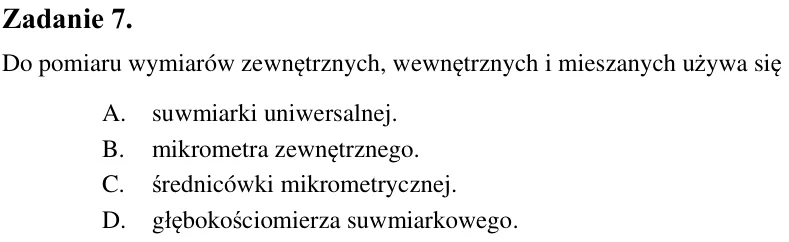

Zadanie 7. Do pomiaru wymiarów zewnętrznych, wewnętrznych i mieszanych używa się A. suwmiarki uniwersalnej. B. mikrometra zewnętrznego. C. średnicówki mikrometrycznej. D. głębokościomierza suwmiarkowego.

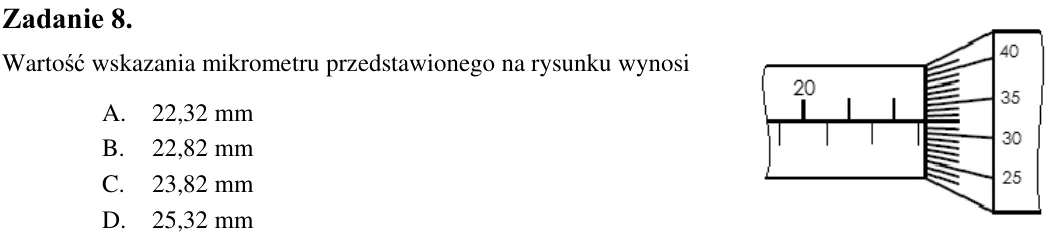

Zadanie 8. Wartość wskazania mikrometru przedstawionego na rysunku wynosi A. 22,32 mm B. 22,82 mm C. 23,82 mm D. 25,32 mm

Zadanie 9. Który wymiar przedstawia prawidłowo wykonany element o szerokości ? A. 138,73 mm B. 139,37 mm C. 139,99 mm D. 140,91 mm

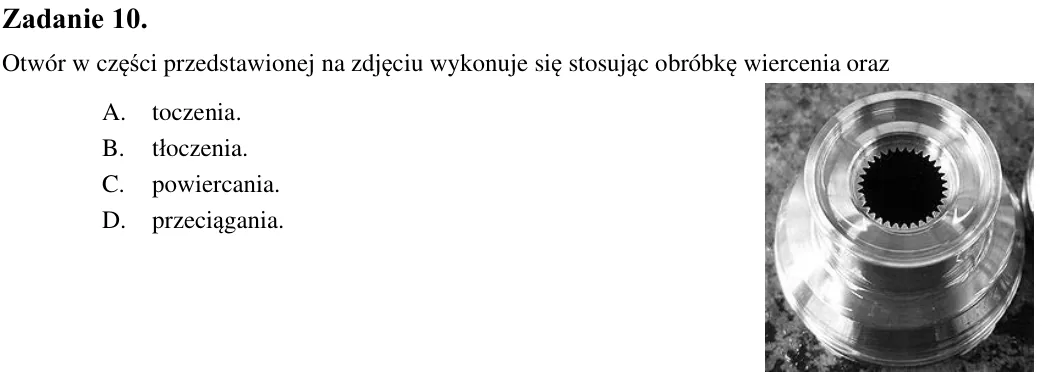

Zadanie 10. Otwór w części przedstawionej na zdjęciu wykonuje się stosując obróbkę wiercenia oraz A. toczenia. B. tłoczenia. C. powiercania. D. przeciągania.

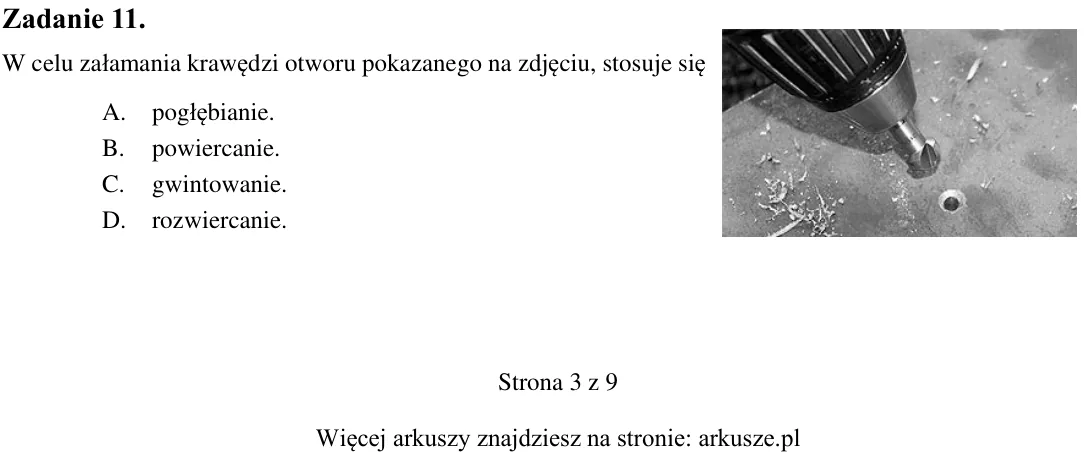

Zadanie 11. W celu załamania krawędzi otworu pokazanego na zdjęciu, stosuje się A. pogłębianie. B. powiercanie. C. gwintowanie. D. rozwiercanie.

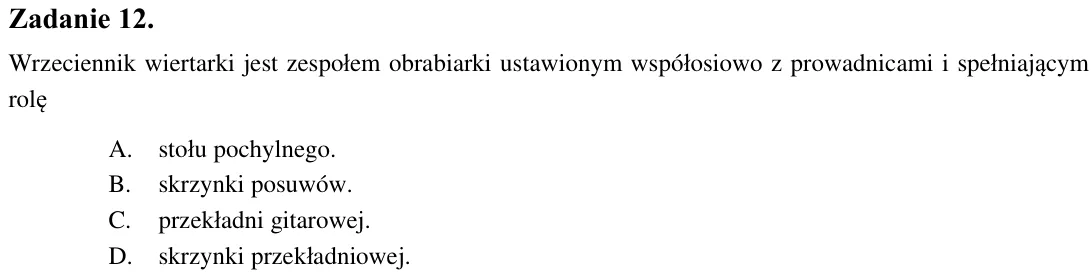

Zadanie 12. Wrzeciennik wiertarki jest zespołem obrabiarki ustawionym współosiowo z prowadnicami i spełniającym rolę A. stołu pochylnego. B. skrzynki posuwów. C. przekładni gitarowej. D. skrzynki przekładniowej.

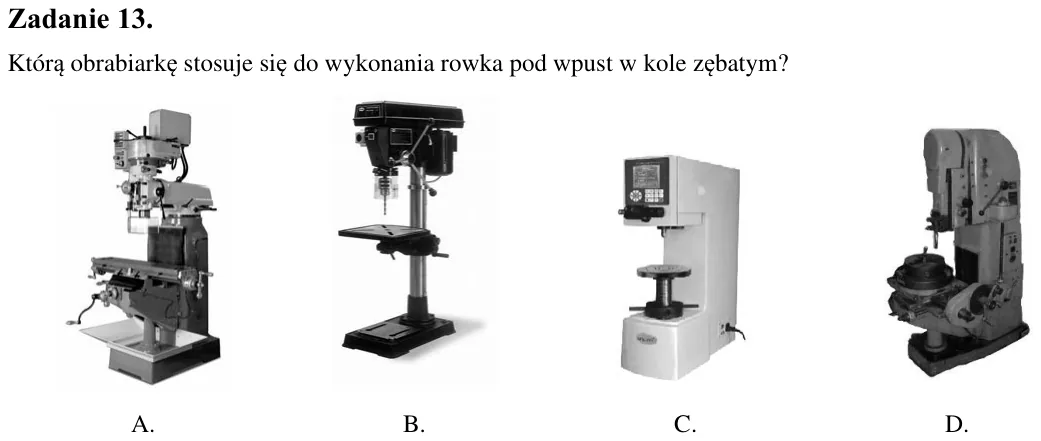

Zadanie 13. Którą obrabiarkę stosuje się do wykonania rowka pod wpust w kole zębatym?

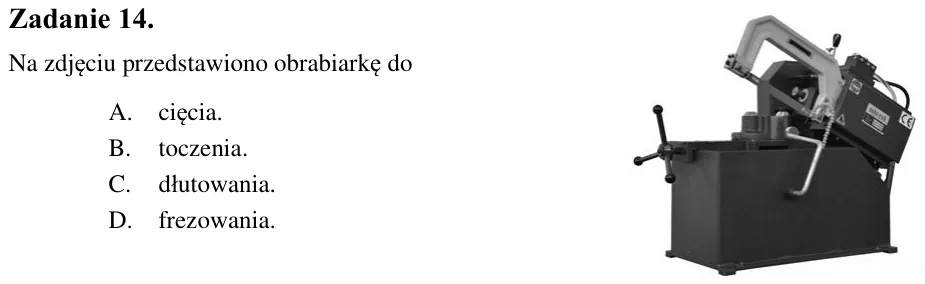

Zadanie 14. Na zdjęciu przedstawiono obrabiarkę do A. cięcia. B. toczenia. C. dłutowania. D. frezowania.

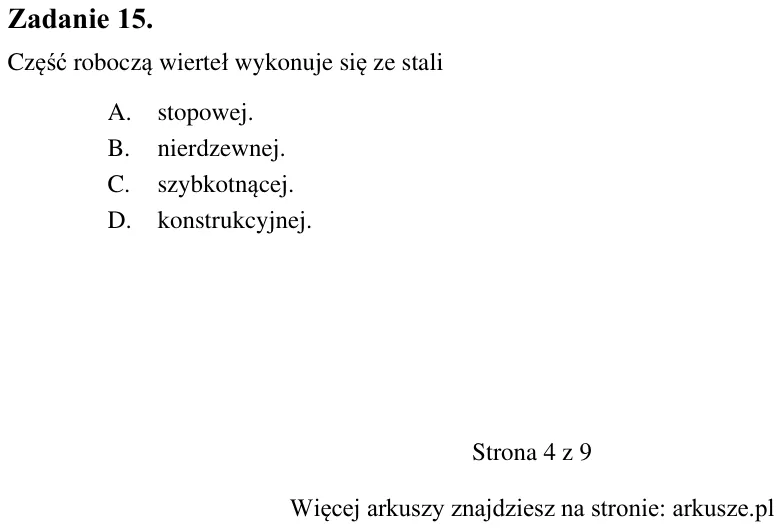

Zadanie 15. Część roboczą wierteł wykonuje się ze stali A. stopowej. B. nierdzewnej. C. szybkotnącej. D. konstrukcyjnej. A. B. C. D.

Zadanie 16. Do wykonania łoża obrabiarki skrawającej wykorzystuje się A. karborund. B. brąz cynowy. C. stal stopową. D. żeliwo szare.

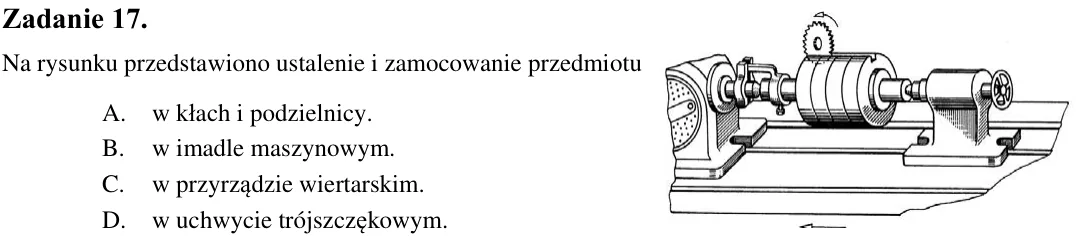

Zadanie 17. Na rysunku przedstawiono ustalenie i zamocowanie przedmiotu A. w kłach i podzielnicy. B. w imadle maszynowym. C. w przyrządzie wiertarskim. D. w uchwycie trójszczękowym.

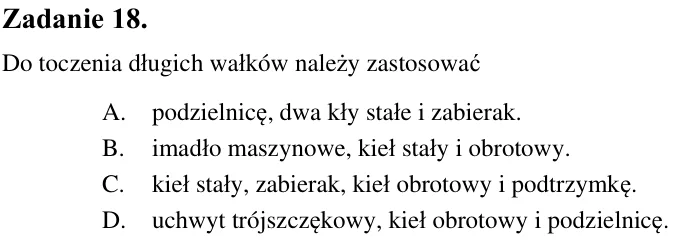

Zadanie 18. Do toczenia długich wałków należy zastosować A. podzielnicę, dwa kły stałe i zabierak. B. imadło maszynowe, kieł stały i obrotowy. C. kieł stały, zabierak, kieł obrotowy i podtrzymkę. D. uchwyt trójszczękowy,

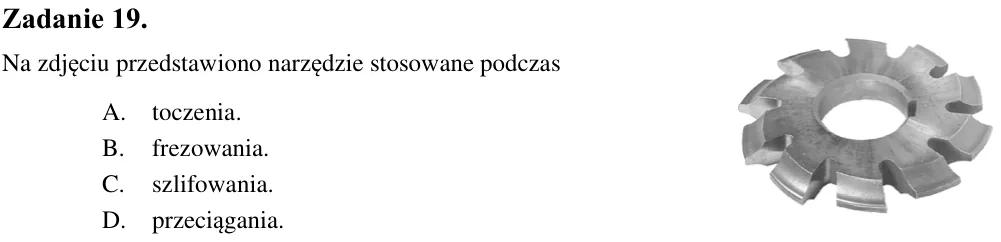

Zadanie 19. Na zdjęciu przedstawiono narzędzie stosowane podczas A. toczenia. B. frezowania. C. szlifowania. D. przeciągania.

Zadanie 20. Do wykonania gwintu zewnętrznego stosuje się A. frez tarczowy. B. nóż tokarski. C. przeciągacz. D. gwintownik.

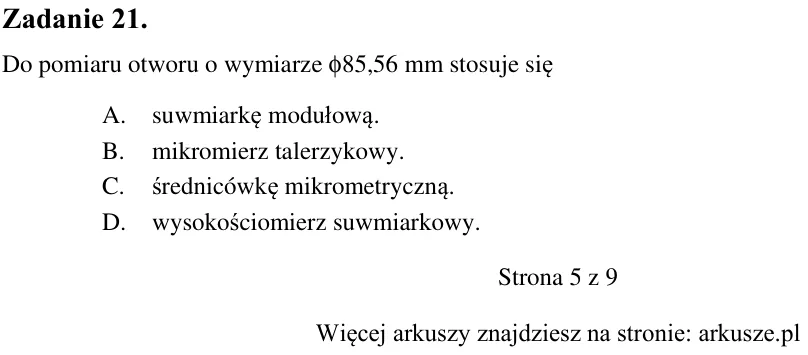

Zadanie 21. Do pomiaru otworu o wymiarze φ85,56 mm stosuje się A. suwmiarkę modułową. B. mikromierz talerzykowy. C. średnicówkę mikrometryczną. D. wysokościomierz suwmiarkowy.

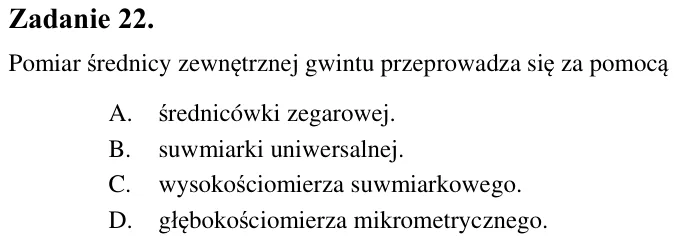

Zadanie 22. Pomiar średnicy zewnętrznej gwintu przeprowadza się za pomocą A. średnicówki zegarowej. B. suwmiarki uniwersalnej. C. wysokościomierza suwmiarkowego. D. głębokościomierza mikrometrycznego.

Zadanie 23. Tolerancja wykonania wymiaru 19,5±0,25 wynosi A. -0,50 mm B. -0,25 mm C. +0,25 mm D. +0,50 mm

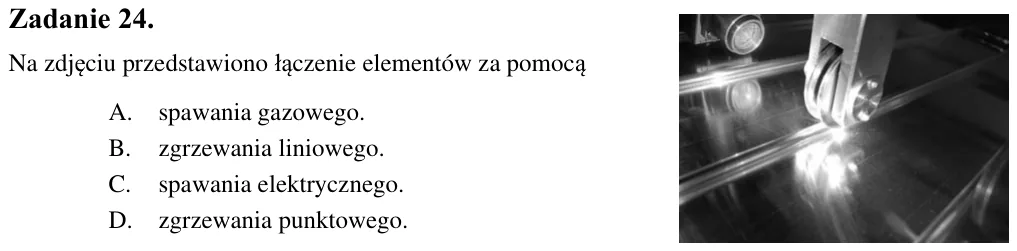

Zadanie 24. Na zdjęciu przedstawiono łączenie elementów za pomocą A. spawania gazowego. B. zgrzewania liniowego. C. spawania elektrycznego. D. zgrzewania punktowego.

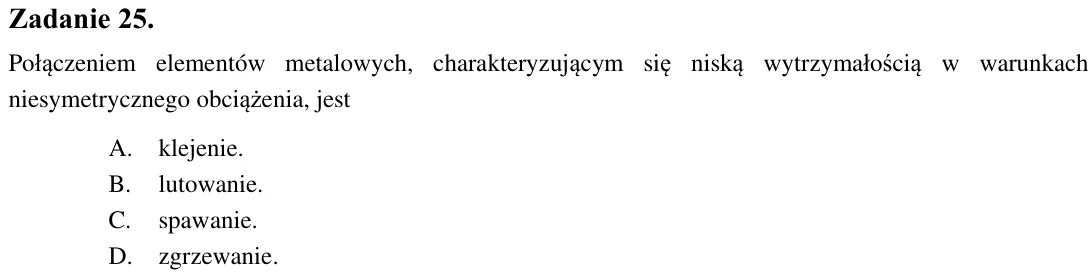

Zadanie 25. Połączeniem elementów metalowych, charakteryzującym się niską wytrzymałością w warunkach niesymetrycznego obciążenia, jest A. klejenie. B. lutowanie. C. spawanie. D. zgrzewanie.

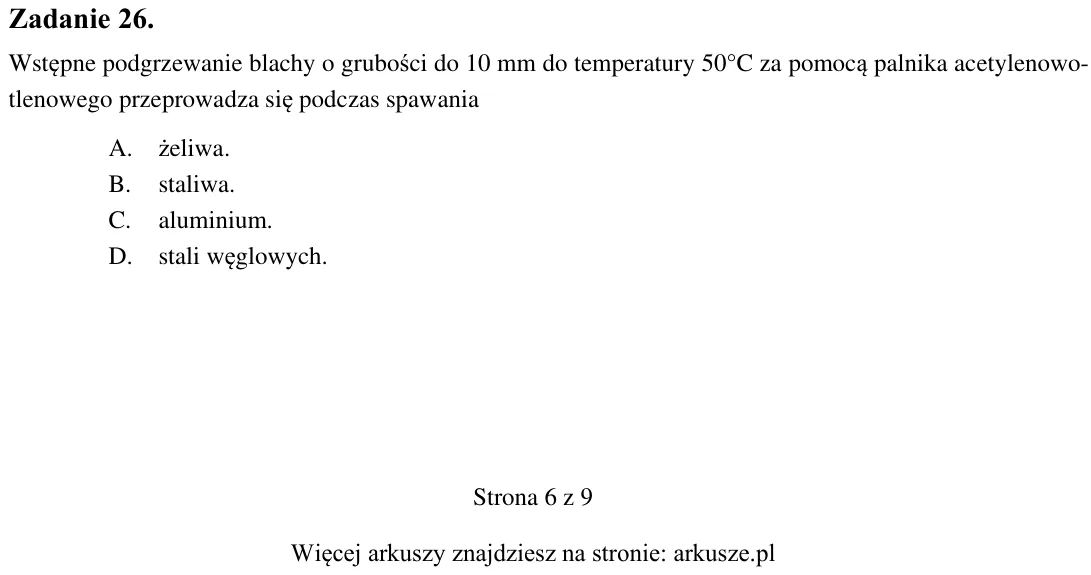

Zadanie 26. Wstępne podgrzewanie blachy o grubości do 10 mm do temperatury 50°C za pomocą palnika acetylenowo- tlenowego przeprowadza się podczas spawania A. żeliwa. B. staliwa. C. aluminium. D. stali węglowych.

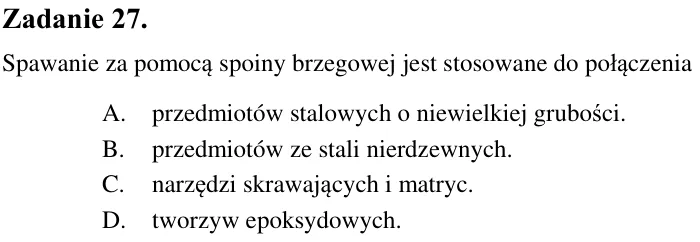

Zadanie 27. Spawanie za pomocą spoiny brzegowej jest stosowane do połączenia A. przedmiotów stalowych o niewielkiej grubości. B. przedmiotów ze stali nierdzewnych. C. narzędzi skrawających i matryc. D. tworzyw epoksydowy

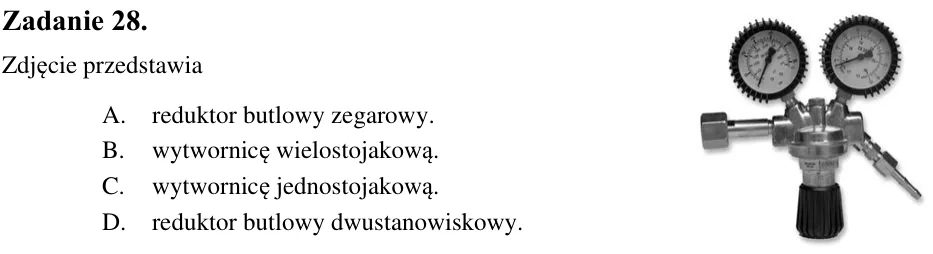

Zadanie 28. Zdjęcie przedstawia A. reduktor butlowy zegarowy. B. wytwornicę wielostojakową. C. wytwornicę jednostojakową. D. reduktor butlowy dwustanowiskowy.

Zadanie 29. Na zdjęciu przedstawiono klucz A. oczkowy. B. nastawny. C. imbusowy. D. nasadowy.

Zadanie 30. Do lutospawania jako spoiwa używa się A. cynku. B. ołowiu. C. mosiądzu. D. aluminium.

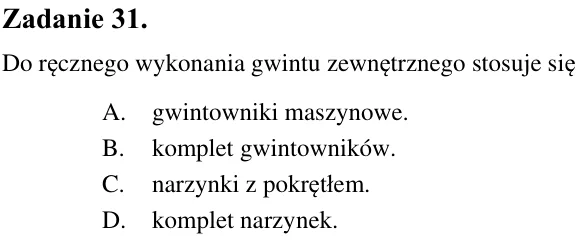

Zadanie 31. Do ręcznego wykonania gwintu zewnętrznego stosuje się A. gwintowniki maszynowe. B. komplet gwintowników. C. narzynki z pokrętłem. D. komplet narzynek.

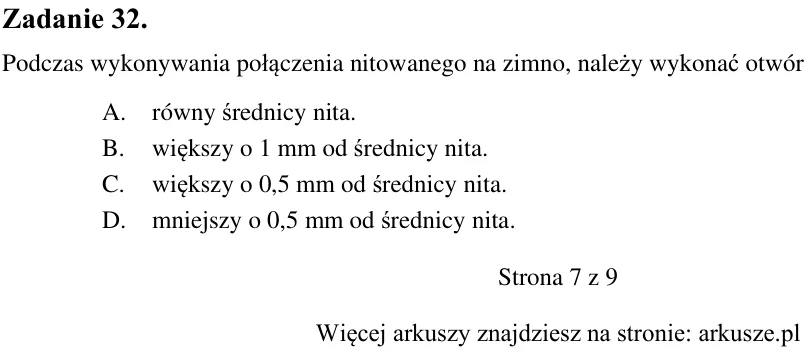

Zadanie 32. Podczas wykonywania połączenia nitowanego na zimno, należy wykonać otwór A. równy średnicy nita. B. większy o 1 mm od średnicy nita. C. większy o 0,5 mm od średnicy nita. D. mniejszy o 0,5 mm od średnicy nita

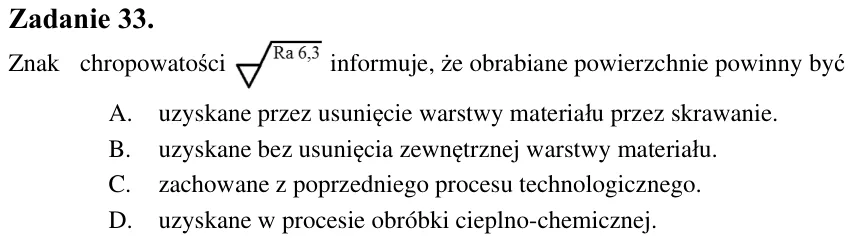

Zadanie 33. Znak chropowatości informuje, że obrabiane powierzchnie powinny być A. uzyskane przez usunięcie warstwy materiału przez skrawanie. B. uzyskane bez usunięcia zewnętrznej warstwy materiału. C. zachowane z poprz

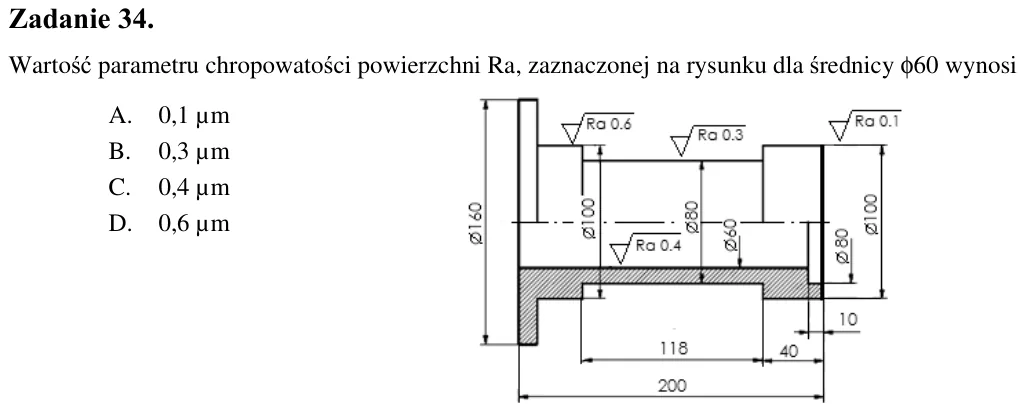

Zadanie 34. Wartość parametru chropowatości powierzchni Ra, zaznaczonej na rysunku dla średnicy φ60 wynosi A. 0,1 µm B. 0,3 µm C. 0,4 µm D. 0,6 µm

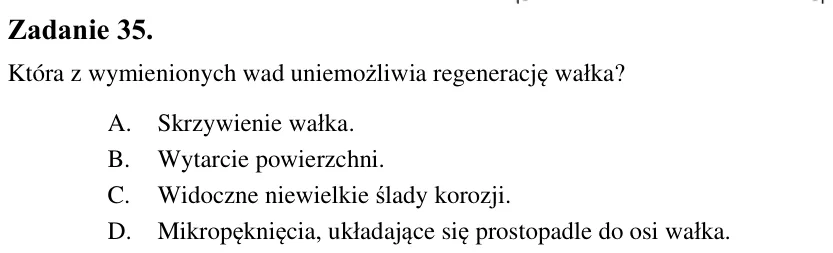

Zadanie 35. Która z wymienionych wad uniemożliwia regenerację wałka? A. Skrzywienie wałka. B. Wytarcie powierzchni. C. Widoczne niewielkie ślady korozji. D. Mikropęknięcia, układające się prostopadle do osi wałka.

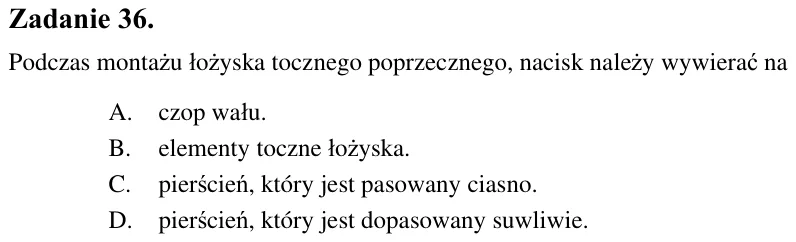

Zadanie 36. Podczas montażu łożyska tocznego poprzecznego, nacisk należy wywierać na A. czop wału. B. elementy toczne łożyska. C. pierścień, który jest pasowany ciasno. D. pierścień, który jest dopasowany suwliwie.

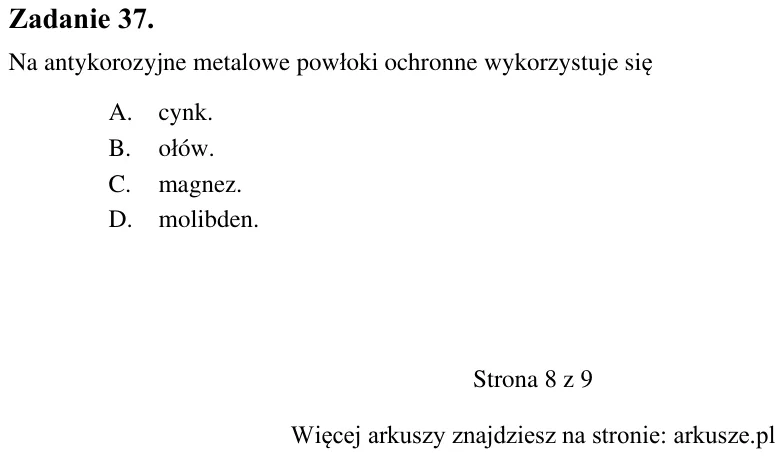

Zadanie 37. Na antykorozyjne metalowe powłoki ochronne wykorzystuje się A. cynk. B. ołów. C. magnez. D. molibden.

Zadanie 38. Do smarowania łożyska tocznego wykorzystuje się smar o symbolu A. ŁS B. TŁ C. ŁT D. SŁ

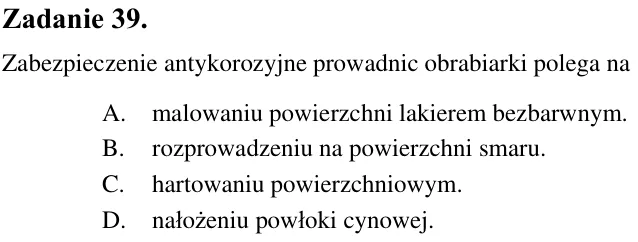

Zadanie 39. Zabezpieczenie antykorozyjne prowadnic obrabiarki polega na A. malowaniu powierzchni lakierem bezbarwnym. B. rozprowadzeniu na powierzchni smaru. C. hartowaniu powierzchniowym. D. nałożeniu powłoki cynowej.

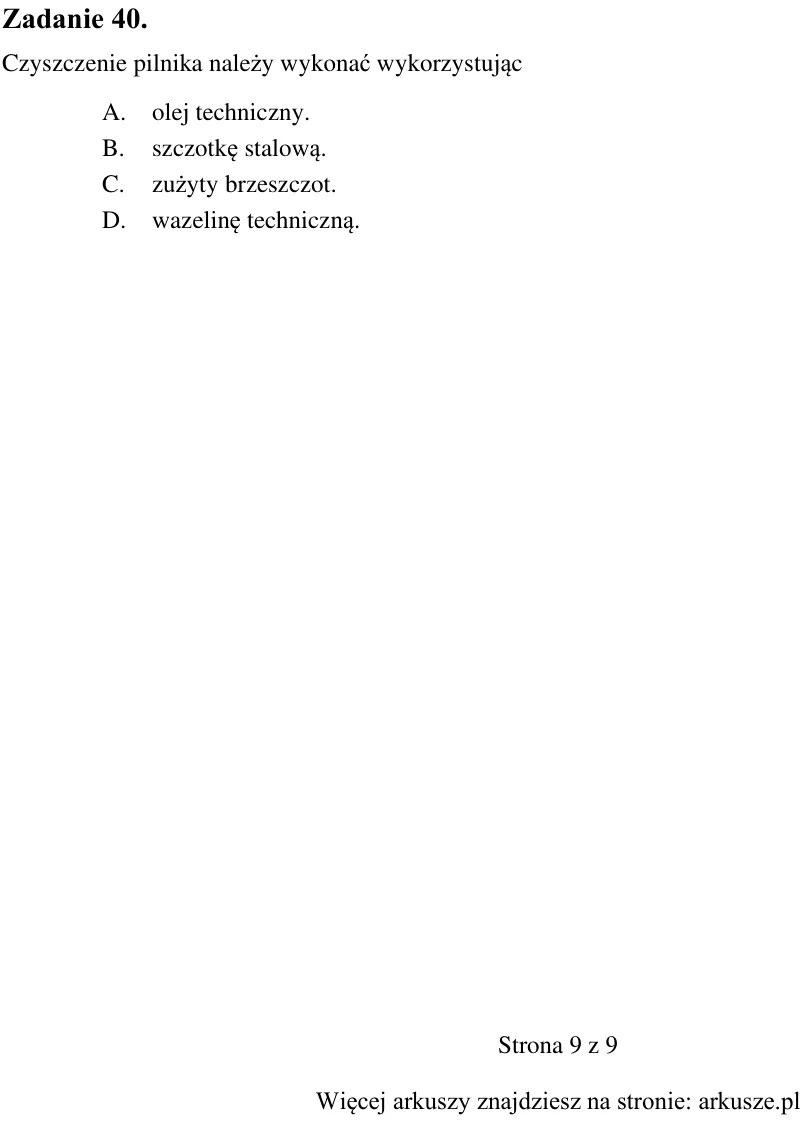

Zadanie 40. Czyszczenie pilnika należy wykonać wykorzystując A. olej techniczny. B. szczotkę stalową. C. zużyty brzeszczot. D. wazelinę techniczną.
